| Номер в госреестре | 70652-18 |
| Наименование СИ | Установки трубопоршневые поверочные |
| Обозначение типа СИ | ТПУ Сапфир-Вектор-350 |
| Изготовитель | ООО "ИПФ "Вектор", г.Тюмень |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2024 |
| МПИ (интервал между поверками) | 1 год - для передвижных; 2 года - для стационарных |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки трубопоршневые поверочные ТПУ «Сапфир-Вектор-350» предназначены для измерений, хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Принцип действия установок трубопоршневых поверочных ТПУ «Сапфир-Вектор-350» заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок трубопоршневых поверочных ТПУ «Сапфир-Вектор-350». Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода (счетчик, расходомер) или систему измерения, сигнал с которой подается на вход вторичной электронной аппаратуры. Количество импульсов, накопленное за время прохождения шаровым поршнем калиброванного участка, соответствует объему калиброванного участка установки трубопоршневой поверочной ТПУ «Сапфир-Вектор-350».
Установки трубопоршневые поверочные ТПУ «Сапфир-Вектор-350» являются однонаправленными. Установки трубопоршневые поверочные ТПУ «Сапфир-Вектор-350» имеют стационарное и передвижное исполнение.
Установки трубопоршневые поверочные ТПУ «Сапфир-Вектор-350» состоят из следующих основных узлов: цилиндрического измерительного участка, свободно перемещающегося шарового поршня, детекторов прохода шарового поршня, шарового крана специальной конструкции, средств измерений температуры и давления утвержденного типа. Для измерения температуры применяются преобразователи температуры или термометры с диапазоном измерений от 0 до плюс 50 оС (или с большим диапазоном измерений) с пределами допускаемой абсолютной погрешности при измерении температуры ±0,2 оС. Для измерения давления применяются преобразователи давлений или манометры с диапазоном измерений до 10 МПа с пределами допускаемой основной приведенной погрешности при измерении давления ±0,6%.

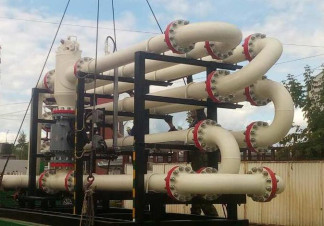

Общий вид установок трубопоршневых поверочных ТПУ «Сапфир-Вектор-350» приведен на рисунке 1.
Пломбировка установок трубопоршневых поверочных ТПУ «Сапфир-Вектор-350» осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через специальные отверстия детекторов прохода шарового поршня, их бобышек и гайки и установленные на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.
Рисунок 3 - Места пломбировки детекторов прохода шарового поршня установок трубопоршневых поверочных ТПУ «Сапфир-Вектор-350»
Рисунок 2 - Места пломбировки фланцевых соединений калиброванного участка установок трубопоршневых поверочных ТПУ «Сапфир-Вектор-350»
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Максимальный объемный расход жидкости, м3/ч | 350 |
| Минимальный объемный расход жидкости, м3/ч | 27 |
| Номинальный диаметр калиброванного участка | 203 |
| Вместимость калиброванного участка, м3 | от 1,65 до 1,80 |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,05 ±0,1 |
| Характеристика | Значение |
| Исполнение | стационарное, передвижное |
| Измеряемая среда | нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода |
| Давление измеряемой среды, МПа, не более | 6,3 |
| Температура измеряемой среды, оС | от +5 до +50 |
| Плотность измеряемой среды, кг/м3 | от 700 до 1100 |
| Вязкость кинематическая измеряемой среды, м /с | от 0,5510-6 до 15010-6 |
| Наличие свободного воздуха в измеряемой среде | не допускается |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +40 |
| - относительная влажность окружающего воздуха, % | от 30 до 90 |
| - атмосферное давление, кПа | от 84 до 107 |
| Габаритные размеры, мм, не более: - длина | 6250 |
| - ширина | 2410 |
| - высота | 2800 |
| Масса, кг, не более | 10000 |
| Параметры питания: напряжение переменного тока с частотой 50±1Гц, В | (220/380) +;50% |
| Потребляемая мощность, Вт, не более | 500 |
| Выходной сигнал | дискретный |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, закрепленную на поверхности расширителей установок трубопоршневых поверочных ТПУ «Сапфир-Вектор-350», фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка трубопоршневая поверочная | ТПУ «Сапфир-Вектор-350» | 1 шт. |
| Методика поверки | МП 0654-1-2017 | 1 экз. |
| Руководство по эксплуатации | 4318.029.35349845 РЭ | 1 экз. |
| Паспорт | 4318.029.35349845 ПС | 1 экз. |
| Комплект ЗИП (в соответствии с заказом) | - | 1 комп. |
осуществляется по документу МП 0654-1-2017 «Инструкция. ГСИ. Установки трубопоршневые поверочные ТПУ «Сапфир-Вектор-350». Методика поверки», утвержденному ФГУП «ВНИИР»
26.09.2017 г.
Основные средства поверки:
- вторичный эталон единицы массового расхода жидкости в соответствии с ГОСТ 8.142-2013 с диапазоном значений от 3 до 200 т/ч и пределами допускаемой относительной погрешности ±0,05%;
- установка трубопоршневая 1 разряда в соответствии с ГОСТ 8.510-2002 или ГОСТ 8.142-2013;
- компаратор с СКО случайной составляющей погрешности не более 0,02%. Допускается применение аналогичных средств поверки, обеспечивающие определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке установок трубопоршневых поверочных ТПУ «Сапфир-Вектор-350», а также на пломбы, установленные в соответствии с рисунками 2 и 3.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ТУ 4318-026-35349845-2017 Установки трубопоршневые ТПУ «Сапфир-Вектор-350». Технические условия
