| Номер в госреестре | 70645-18 |
| Наименование СИ | Хроматографы газовые портативные |
| Обозначение типа СИ | CALIDUS G.C. |
| Изготовитель | "Falcon Analytical System & Technology" |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые портативные CALIDUS G.C. (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав газов, газовых смесей и сжиженных газов в соответствии с аттестованными методами (методика), измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации сигнала от компонента с помощью детектора по теплопроводности (ДТП) и (или) пламенноионизационного детекторы (ПИД).
Хроматографы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий.
Каждый хроматограф состоит из аналитического и газового блоков, размещенных в едином корпусе. Газовый блок включает в себя систему контроля, регулирования и фильтрацию потока газа-носителя. Аналитический блок содержит раздельно термостатируемые элементы: узел ручного ввода пробы, узел колонки и узел детектора. В хроматографах могут быть использованы
1 или 2 капиллярные колонки.
В зависимости от комплектации в качестве детекторов могут быть использованы детекторы по теплопроводности (ДТП) и (или) пламенно-ионизационного детекторы (ПИД).

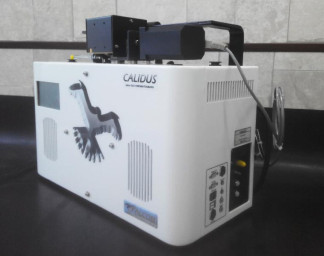

Общий вид хроматографа газового и место нанесения знака поверки представлены на рисунке 1.
Хроматографы оснащены автономным ПО. К метрологически значимой части ПО относится файл сЬгошрегГей.ехе.
Метрологически значимая часть ПО выполняет следующие функции:
- управление хроматографом;
- установка режимов работы хроматографа;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- передачу данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СЬгошрегГей |
| Номер версии (идентификационный номер) ПО | не ниже 6.0.10 |
| Цифровой идентификатор ПО (расчет по алгоритму SHA-1) | BF781EBC1406F92AD0F5C9E429FFB5F39C30A4C0 (файл сhromperfect.exe, версия ПО 6.0.10) |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования (по пропану), не более: - ДТП, г/см3 | 1,5х 10-9 |
| - ПИД, г/с | 2,0х10-11 |
| Уровень флуктуационных шумов нулевого сигнала, мкВ, не более | 100,0 |
| Дрейф нулевого сигнала, мкВ, не более: | 500,0 |
| Предел относительного среднего квадратического отклонения выходного сигнала, %, не более: -по времени удерживания: | 0,2 |
| -по площади пика | 2,0 |
| Пределы допускаемого значения относительного изменения выходного сигнала за 48 часов непрерывной работы (по площади пика), % | ±6,0 |
Таблица 3 - Основные технические характеристики
| Наработка на отказ, ч, не менее | 5000 |
| Напряжение питания постоянного тока, В | 24±2 |
| Напряжение питания переменного тока частотой 50±1 Гц, В | 220±22 |
| Потребляемая мощность, ВА, не более | 300 |
| Масса, кг, не более: | 11,2 |
| Габаритные размеры (ДхШхВ), мм, не более: | 440x220x285 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +30 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 86 до 106 |
| - частота синусоидальных вибраций, Гц | от 5 до 25 |
| - амплитуда вибросмещения, мм, не более | 0,1 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую панель корпуса хроматографа в виде наклейки.
Комплектность хроматографов приведена в таблице 4.
Таблица 4 -Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф газовый портативный CALIDUS G.C. | 1 | |
| Компьютер | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП-242-2172-2017 | 1 |
осуществляется по документу МП-242-2172-2017 «Хроматографы газовые портативные CALIDUS G.C. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.10.2017 года. Основные средства поверки:
- стандартный образец состава искусственной газовой смеси в гелии (C3H8/He) ГСО 10718-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель хроматографа, как показано на рисунке 1, или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
