| Номер в госреестре | 70642-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВС-10000, РВСП-10000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-10000, РВСП-10000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-10000, РВСП-10000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-10000, и РВСП-10000 находятся в резервуарных парках Акционерного общества «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»), номера резервуаров и их местонахождение приведены в таблице 1.

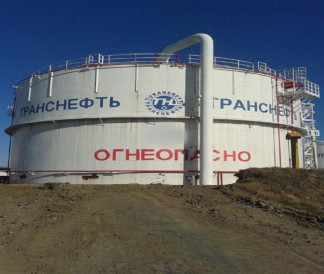

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-10000, и РВСП-10000 представлен на рисунках 1, 2, 3.
Таблица 1 - Адреса и место расположения резервуаров
| Номера резервуаров | Местонахождения, адрес |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 6 | Володарское районное нефтепродуктопроводное управление, Наливная станция «Солнечногорская» (Володарское РНПУ НС «Солнечногорская»), Московская область, Солнечногорский район, д. Дурыкино |
| 1, 16, 20 | Рязанское районное нефтепроводное управление, линейная производственно -диспетчерская станция «Рязань» (Рязанское РНУ ЛПДС «Рязань»), Южный промузел, 1 к1 |
| Резервуары вертикальные стальные цилиндрические РВС-10000 | |
| 3, 7 | Горьковское районное нефтепроводное управление, промежуточная перекачивающая станция «Второво», Владимирская область, Камешковский район, п/о Пенкино, д. Марьинка |
| 35 | Горьковское районное нефтепроводное управление, линейная производственно - диспетчерская станция «Староликеево» (Горьковское РНУ ЛПДС «Староликеево»), Нижегородская область, г. Кстово, промзона |
| 15 | Рязанское районное нефтепроводное управление, линейная производственно -диспетчерская станция «Рязань» (Рязанское РНУ ЛПДС «Рязань»), Южный промузел, 1 к1 |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 4, 5 | Рязанское районное нефтепроводное управление, нефтеперекачивающая станция «Рязань» (Рязанское РНУ\НПС «Рязань»), Южный промузел, 1 к1 |
| 11, 13, 14 | Рязанское районное нефтепроводное управление, линейная производственно -диспетчерская станция «Рязань» (Рязанское РНУ ЛПДС «Рязань»), Южный промузел, 1 к1 |
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000, РВС-10000 и РВСП-10000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значения | |
| РВС-5000 | РВС-10000 РВСП-10000 | |
| Номинальная вместимость, м3 | 5000 | 10000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,10 | |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значения | |
| РВС-5000 | РВС-10000 РВСП-10000 | |
| Условия эксплуатации: ° - температура окружающего воздуха, С | от -50 до +40 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 | 4 шт. |
| Паспорт | 4 экз. | |
| Градуировочная таблица | 4 экз. | |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 | 4 шт. |
| Паспорт | 4 экз. | |
| Градуировочная таблица | 4 экз. | |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 | 5 шт. |
| Паспорт | 5 экз. | |
| Градуировочная таблица | 5 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир электронный SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м, регистрационный номер 51740-12;
- рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения от 0 до 30 м, регистрационный номер 55464-13;
- термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 17 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
