| Номер в госреестре | 70640-18 |
| Наименование СИ | Анализаторы ртути |
| Обозначение типа СИ | Hydra IIАА, Hydra IIC, QuickTrace M-7600, QuickTrace M-8000 |
| Изготовитель | "Teledyne Leeman Labs", США |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы ртути Hydra ПАА, Hydra 11С, QuickTrace M-7600, QuickTrace M-8000 (далее - анализаторы) предназначены для измерения массовой концентрации ртути в жидких и твердых образцах в соответствии с аттестованными и стандартизованными методиками (методами) измерений.
Принцип действия анализаторов ртути Hydra ПАА, Hydra НС, QuickTrace M-7600, QuickTrace M-8000 основан на методе «холодного пара» с последующим детектированием ртути при помощи атомно-абсорбционной или атомно-флуоресцентной спектрометрии.
В анализаторах Hydra ПАА, QuickTrace M-7600, QuickTrace M-8000 жидкая проба и реагент-восстановитель (хлорид олова) с помощью перистальтического насоса подается в газожидкостной сепаратор. В результате химической реакции в сепараторе ионы ртути восстанавливаются до атомарного состояния, после чего потоком газа-носителя (аргон или азот) подаются в блок детектора.
В анализаторе Hydra ПС проба в твердом или жидком виде, отобранная в специальную лодочку, автоматически помещается в печь, где происходит термическое разложение пробы в атмосфере кислорода. Выделившиеся газообразные продукты разложения проходят через катализатор, где происходит очистка газовой смеси от галогенов, оксидов азота и оксидов серы, после чего попадают в трубку для амальгамирования, где пары ртути улавливаются в форме амальгамы золота. Затем трубка для амальгамирования нагревается, в результате чего высвобождаются атомы ртути, которые с помощью потока инертного газа-носителя (аргон или азот) подаются в блок детектора.
Массовая концентрация ртути в пробе определяется по градуировочным зависимостям между интенсивностью абсорбции (для анализаторов Hydra ПАА, Hydra ПС, QuickTrace M-7600) или флуоресценции (для анализатора QuickTrace M-8000) и массовой концентрации ртути в градуировочных образцах. Весь анализ и расчет массовой концентрации ртути выполняется автоматически под управлением программного обеспечения.
Анализаторы представляют собой стационарные настольные приборы, состоящие из основного блока (включающего в себя детектор, сепаратор, атомизатор, смеситель, систему газоснабжения и управляющую электронику) и автосамплера (поставляется по отдельному заказу для моделей QuickTrace M-7600 и QuickTrace M-8000). Дополнительно по требованию заказчика анализаторы могут быть укомплектованы персональным компьютером.
Анализаторы выпускаются четырех моделей: Hydra ПАА, Hydra ПС, QuickTrace M-7600, QuickTrace M-8000. Модели отличаются друг от друга методами регистрации аналитического сигнала, методами перевода ртути в состояние «холодного пара», метрологическими характеристиками.

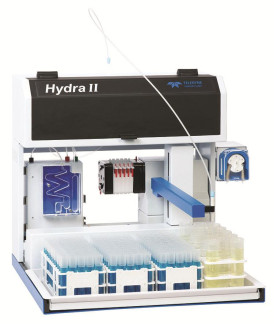

Общий вид средств измерений и обозначение места нанесения знака поверки представлен на рисунке 1.
г) Анализатор QuickTrace M-8000
Рисунок 1 - Общий вид анализаторов ртути Hydra ПАА, Hydra ПС, QuickTrace M-7600, QuickTrace M-8000
Пломбирование анализаторов не предусмотрено.
Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для анализатора | |
| Hydra ПАА, Hydra ПС | QuickTrace M-7600, QuickTrace M-8000 | |
| Идентификационное наименование ПО | Envoy | QuickTrace |
| Номер версии ПО (идентификационный номер ПО) | не ниже 2.0 SP0 | не ниже 1.7.5 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения | |||
| Модель | Hydra 11АА | Hydra 11С | QuickTrace M-7600 | QuickTrace M-8000 |
| Диапазон показаний массовой | от 0,002 | от 0,2 | от 0,0005 | от 0,0001 |
| концентрации ртути, мкг/дм3 | до 1000,0 | до 500,0 | до 500,0 | до 400,0 |
| Диапазон измерений массовой | от 0,004 | от 0,4 | от 0,001 | от 0,0002 |
| концентрации ртути, мкг/дм3 | до 1000,0 | до 500,0 | до 500,0 | до 400,0 |
| Предел обнаружения ртути, мкг/дм3, не более | 0,002 | 0,2 | 0,0005 | 0,0001 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ртути, %, в диапазонах измерений: - от 0,004 до 0,01 включ., мкг/дм | ±30 | |||
| - св. 0,01 до 1,0 включ., мкг/дм3 | ±20 | - | - | - |
| - св. 1,0 до 1000,0 включ., мкг/дм3 | ±10 | - | - | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ртути, %, в диапазонах измерений: - от 0,4 до 1,0 включ., мкг/дм3 | ±20 | |||
| - св. 1,0 до 500,0 включ., мкг/дм3 | - | ±10 | - | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ртути, %, в диапазонах измерений: - от 0,001 до 0,01 включ., мкг/дм3 | ±30 | |||
| - св. 0,01 до 1,0 включ., мкг/дм3 | - | - | ±20 | - |
| - св. 1,0 до 500,0 включ., мкг/дм3 | - | - | ±10 | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ртути, %, в диапазонах измерений: - от 0,0002 до 0,01 включ., мкг/дм | ±30 | |||
| - св. 0,01 до 1,0 включ., мкг/дм3 | - | - | - | ±20 |
| - св. 1,0 до 400,0 включ., мкг/дм3 | - | - | - | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения | |||
| Модель | Hydra ПАА | Hydra НС | QuickTrace M-7600 | QuickTrace M-8000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 | |||
| Наименование характеристики | Значения | |||
| Модель | Hydra ПАА | Hydra НС | QuickTrace M-7600 | QuickTrace M-8000 |
| Габаритные размеры, мм, не более | ||||
| - высота | 470 | 460 | 2001) | |
| - ширина | 495 | 200 | 480 | |
| - длина | 495 | 560 | 600 | |
| Масса, кг, не более | 18,4 | 16 | 16,8 | |
| Условия эксплуатации: | ||||
| - температура воздуха, °С | от +15 до +35 | от +10 до +35 | ||
| - относительная влажность, % | от 20 до 80 | |||
| - атмосферное давление, кПа | от 84 до 106 | |||
| 1) Высота анализатора указана без защитного кожуха | ||||
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор ртути | Hydra ПАА, Hydra ПС, QuickTrace M-7600, QuickTrace M-8000 | 1 шт. |
| Внешний автосамплер (для моделей QuickTrace M-7600, QuickTrace M-8000) | по заказу | |
| Персональный компьютер | ПК | по заказу |
| Программное обеспечение: - для моделей Hydra ПАА, Hydra ПС - для моделей QuickTrace M-7600, QuickTrace M-8000 | Envoy QuickTrace | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 67-251-2017 | 1 экз. |
осуществляется по документу МП 67-251-2017 «ГСИ. Анализаторы ртути Hydra ПАА, Hydra НС, QuickTrace M-7600, QuickTrace M-8000. Методика поверки», утвержденному ФГУП «УНИИМ» 27 ноября 2017 г.
Основные средства поверки:
- стандартный образец состава раствора ионов ртути (II) - ГСО 7343-96, интервал аттестованных значений массовой концентрации ионов ртути (II) от 0,95 до 1,05 мг/см3; границы допускаемых значений относительной погрешности аттестованного значения ±1,0 % при P=0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на боковую панель анализаторов.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения. Техническая документация фирмы «Teledyne Leeman Labs», США.
