| Номер в госреестре | 70627-18 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | OKT TRAILER DORS T1 |
| Изготовитель | "OK Kardesler Treyler San Ve Tic", Турция |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны OKT TRAILER DORS T1 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

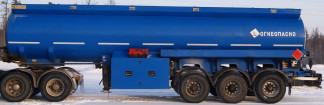

Общий вид ППЦ представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | NP9T1V201CA 002001 | NP9T1V205CA 002284 | NP9T1V205CA 002285 |
| Номинальная вместимость, дм3 | 28100 | ||
| Действительная вместимость 1-й секции, дм3 | 9000 | 9100 | 9000 |
| Действительная вместимость 2-й секции, дм3 | 5000 | 6050 | 5100 |
| Действительная вместимость 3-й секции, дм3 | 5000 | 7460 | 5050 |
| Действительная вместимость 4-й секции, дм3 | 9000 | 5700 | 9050 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 7500 |
| Длина, мм, не более | 11000 |
| Высота, мм, не более | 3330 |
| Ширина, мм, не более | 2450 |
| Температура окружающей среды эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | OKT TRAILER DORS T1 | 3 шт. |
| Запасные части, инструменты и принадлежности | 3 комплекта | |
| Руководство по эксплуатации | 3 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Счетчик нефти турбинный МИГ-40 (регистрационный номер 26776-08), пределы допускаемой относительной погрешности счетчика ±0,15 % в комплекте с блоком обработки данных VEGA-03 (регистрационный номер 20498-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 15.06.2025 |
