| Номер в госреестре | 70613-18 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-2000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуар вертикальный стальной цилиндрический РВС-2000 представляет собой стальной сосуд цилиндрической формы с днищем и со стационарной крышей. Тип резервуара -наземный вертикальный сварной.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВС-2000 (№ 22) расположен на Новосибирской нефтебазе АО «Газпромнефть-Терминал», Новосибирская обл., г. Новосибирск, ул. Мира, 58/1, 58/2.

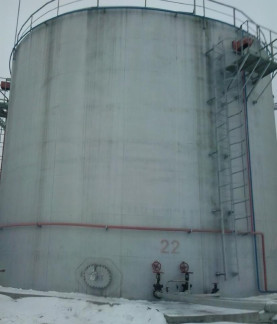

Общий вид резервуара вертикального стального цилиндрического РВС-2000 представлен на рисунке 1.
Пломбирование резервуара вертикального стального цилиндрического РВС-2000 не предусмотрено.
отсутствует.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-2000 | 1 шт. |
| Паспорт | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ТС30/5 (регистрационный номер 22003-07);
- рулетка измерительная металлическая иМ5М (регистрационный номер 22003-07);
- рулетка измерительная металлическая 2-го класса точности Р30У2Г (регистрационный номер 55464-13);
- толщиномер ультразвуковой ТТ-100 (регистрационный номер 19411-00), диапазон измерений толщины от 1,2 до 225,0 мм;
- нивелир электронный SDL30 (регистрационный номер 19368-06), диапазон измерений превышений от 0 до 4 м;
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 150 мм;
- штангенциркуль ТТТЦ-ТТ (регистрационный номер 22088-07), диапазон измерений от 0 до 250 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Газпромнефть-Терминал».
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 25.07.2025 |
