| Номер в госреестре | 70595-18 |
| Наименование СИ | Системы видеоизмерительные |
| Обозначение типа СИ | OPTIV |
| Изготовитель | "Hexagon Metrology GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 13.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные OPTIV (далее системы) предназначены для измерений линейных и угловых размеров деталей.
Принцип работы систем основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока и/или контактного измерительного датчика с последующей обработкой данных в ПО.
Системы состоят из основания, на котором установлены вертикальная колонна и измерительный столик. На колонне подвижно закреплены оптоэлектронный измерительный блок и датчик для контактных измерений (мод. «tp»). Органы управления настройкой освещения, увеличением, регулировкой яркости расположены на отдельном блоке управления, установленного на ПК. Благодаря наличию видеокамеры рассматриваемый предмет наблюдается на экране ПК в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.
Управление перемещениями по осям осуществляется при помощи ПК и пульта управления. Измерения проводятся в ручном и автоматическом режимах. При измерениях предусмотрена функция автофокусировки. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы прибора на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали, окна настроек и средств измерения.
Системы видеоизмерительные OPTIV в зависимости от типоразмеров изготавливают трех модификаций (табл.2).
Системы дополнительно могут оснащаться датчиками для контактных измерений. При этом системы маркируются с приставкой «tp». Контактные датчики бывают нескольких наименований: HP-T/TM, HP-S-X1S/H/C. Датчики могут оснащаться различными щупами из числа выпускаемых Hexagon Metrology.
Внешний вид систем приведен на рисунке 1.
Пломбирование систем видеоизмерительных OPTIV от несанкционированного доступа не предусмотрено.
(а) (б) (в)

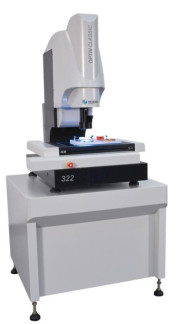

Рисунок 1 - Внешний вид систем видеоизмерительных OPTIV модификаций: а) CLASSIC 322 и CLASSIC 322 tp; б) CLASSIC 432 и CLASSIC 432 tp; в) CLASSIC 443 и CLASSIC 443 tp
Системы могут быть оснащены программным обеспечением (ПО) «PC-DMIS PRO», «PC-DMIS CAD» или «PC-DMIS CAD++».
PC-DMIS PRO - базовая версия ПО для измерения детали без САПР. Графическое отображение результатов измерения.
PC-DMIS CAD позволяет создавать программы измерения и оценивать результаты с использованием CAD моделей. PC-DMIS CAD обеспечивает поддержку CAD в процессе контроля. ПО позволяет производить простой обратный инжиниринг.
PC-DMIS CAD++ предназначен для сложных задач сканирования и измерения. Позволяет измерять сложные детали, такие как лопатки, штампы, отливки и модели.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО систем
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | PC-DMIS PRO | PC-DMIS CAD | PC-DMIS CAD++ |
| Номер версии (идентификационный номер) ПО | v.20.XX | v.20.XX | v.20.XX |
| Цифровой идентификатор ПО | - | - | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является наличие USB-ключа или LMS (программа, направленная на борьбу с нарушением авторских прав) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики систем
| Модификация | CLASSIC 322/ CLASSIC 322 tp | CLASSIC 432/ CLASSIC 432 tp | CLASSIC 443/ CLASSIC 443 tp |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 300 От 0 до 200 От 0 до 200 | От 0 до 400 От 0 до 300 От 0 до 200 | От 0 до 400 От 0 до 400 От 0 до 300 |
| Диапазон измерений плоских углов, О | от 0 до 360 | ||
| Пределы допускаемой абсолютной погрешности измерений по осям Х и Y, мкм | ±(2,8 + L/150) | ±(2,8 + L/150) | ±(1,9 + L/250) |
| Пределы допускаемой абсолютной погрешности измерений по оси Z* - оптико-электронный измерительный блок - контактный датчик** | ±(5,0 + L/150) ±(5,0 + L/150) | ±(5,0 + L/150) ±(5,0 + L/150) | ±(2,5 + L/200) ±(2,5 + L/200) |
| Пределы допускаемой погрешности измерений плоских углов, ...' | ±3 | ||
| Разрешение измерительных шкал, мкм | 0,05 | ||
Где L - длина в мм;
* при увеличении объектива 134 крат;
** для систем модификаций CLASSIC 322 tp, CLASSIC 432 tp и CLASSIC 443 tp.
Таблица 3 - Основные технические характеристики систем
| Модификация | CLASSIC 322/ CLASSIC 322tp | CLASSIC 432/ CLASSIC 432tp | CLASSIC 443/ CLASSIC 443tp |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50,0±2,5 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 45 до 70 | ||
| Максимальная нагрузка в середине стола, кг, не более | 16 | 16 | 30 |
| Масса, кг, не более | 305 | 345 | 1100 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 800,0 860,5 1626,0 | 875.0 918.0 1626.0 | 862,5 1310.0 2150.0 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микроскоп видеоизмерительный | OPTIV | 1 шт. |
| Компьютер с ПО | 1 шт. | |
| USB-ключ или LMS | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП № 203-77-2017 | 1 экз. |
осуществляется по документу МП № 203-77-2017 «Системы видеоизмерительные OPTIV. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 ноября 2017 г.
Основные средства поверки:
- меры длины штриховые (стеклянные) 2-го и 3-го разрядов по ГОСТ Р 8.763-2011;
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- меры угловые призматические 4-го разряда в соответствии с Приказом Росстандарта № 22 от 19.01.2016 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм
Приказ Росстандарта № 22 от 19.01.2016 г. Об утверждении Государственной поверочной схемы для средств измерений плоского угла
Техническая документация Hexagon Metrology GmbH, Германия
