| Номер в госреестре | 70583-18 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA |
| Изготовитель | "Conax Technologies", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические модели MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA (далее - термопреобразователи или ТП) предназначены для измерений температуры поверхности твердых тел в составе Газотурбинного двигателя 6F.03/6FA+E Прегольской ТЭС (г. Калининград), Талаховской ТЭС (г. Советск), Маяковской ТЭС (г. Гусев).
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Конструктивно термопреобразователи выполнены в виде корпуса, изготовленного из медно-никелевого сплава с присоединенным армированным кабелем с удлинительными проводами в тефлоновой оболочке.
Термопреобразователи состоят из измерительной вставки с двумя чувствительными элементами - термопарами.

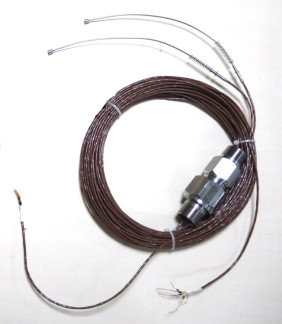

Фото общего вида ТП представлено на рисунке 1.
Пломбирование термопреобразователей не предусмотрено.
отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) в температурном эквиваленте приведены в таблице 1.
Таблица 1
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
| К | 2 | от -40 до +230 | ±2,5 |
Технические характеристики преобразователей термоэлектрических модели MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Длина монтажной части ТП, мм | 4,78 |
| Диаметр монтажной части измерительной вставки ТП, мм | 6,35 |
| Длина монтажной части ТП, мм | 6,4 |
| Длина кабеля ТС, мм: - зав. №№ 442482-022A, 442482-022B, 442543-002A, 442543-002B, 442543-010A, 442543-010B, 442543-025A, 442543-025B, P58064X-51-003A, P58064X-51-003B, P58064X-51-004A, P58064X-51-004B, P57910-50-003A, P57910-50-003B P57910-50-004A, P57910-50-004B, P56461-51-003A, P56461-51-003B, P56461-51-004A, P56461-51-004B, P57910-1-01E P57910-1-02E, P57910-1-01F, P57910-1-02F, P56461-51-001A P56461-51-001B, P56461-51-002A, P56461-51-002B, P56461-2-01A, P56461-2-02A, P56461-2-01B, P56461-2-02B, P56461-2-01C, P56461-2-02C, P56461-2-01D, P56461-2-02D, 442873-005A, 442873-005B, 442873-007A, 442873-007B, 442873-011A, 442873-011B, 442873-012A, 442873-012B, 442873-013A, 442873-013B, 442873-014A, 442873-014B, 442873-016A, 442873-016B, 442873-020A, 442873-020B, P57910-1-01A, P57910-1-02A, P57910-1-01B, P57910-1-02B, P57910-1-01C, P57910-1-02C, P57910-1-01D, P57910-1-02D, P61456-56-001A, P61456-56-001B, P61456-56-002A, P61456-56-002B P61456-56-003A, P61456-56-003B, P61456-56-004A, P61456-56-004B, 443460-001A, 443460-001B, 443460-002A, 443460-002B, 443460-003A, 443460-003B, 443460-004A, 443460-004B, 443460-005A, 443460-005B, 443460-006A, 443460-006B, 443291-021A, 443291-021B, 443291-023A, 443291-023B, P62913X-1-001A, P62913X-1-001B, P62913X-1-002A P62913X-1-002B, P62913X-1-003A, P62913X-1-003B, P62913X-1-004A, P62913X-1-004B | 6 000 |
| Наименование характеристики | Значение характеристики |
| - зав. №№ P57383-1-001A, P57383-1-001B, P57383-1-002A, P57383-1-002B, P57383-1-01A, P57383-1-01A, P57383-1-01B P57383-1-01B, P57383-1-02A, P57383-1-02A, P57383-1-02B P57383-1-02B, P58064-51-001A, P58064-51-001B, P58064-51-002A, P58064-51-002B, P58064-51-003A, P58064-51-003B, P58064-51-004A, P58064-51-004B, P61456-1-001, P61456-1-002, P61967-003A, P61967-003B, P61967-004A, P61967-004B, P61967-005A, P61967-005B, P62913-1-001A, P62913-1-001B, P62913-1-002A, P62913-1-002B, P62913-1-003A, P62913-1-003B, P62913-1-004A, P62913-1-004B | 12 000 |
| Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Рабочие условия эксплуатации ТП - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от -40 до +230 до 98 (при +35 °С) |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA | 64 шт. |
| Паспорт | 64 экз. | |
| Методика поверки | МП 207.1-076-2017 | 1 экз. |
осуществляется по документу МП 207.1-076-2017 «Преобразователи термоэлектрические модели MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA», утвержденному ФГУП «ВНИИМС» 09.11.2017 г.
Основные средства поверки:
Калибраторы температуры поверхностные КТП (Регистрационный № 53247-13). Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
