| Номер в госреестре | 70436-18 |
| Наименование СИ | Устройства для проведения полимеразной цепной реакции в реальном времени |
| Обозначение типа СИ | "АНК" и "АНК-М" |
| Изготовитель | Федеральное государственное бюджетное учреждение науки Институт аналитического приборостроения Российской академии наук (ИАП РАН), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для проведения полимеразной цепной реакции в реальном времени «АНК» и «АНК-М» (далее - устройства АНК) предназначены для измерений массовой доли фрагментов целевой дезоксирибонуклеиновой кислоты (ДНК) - конечного продукта полимеразной цепной реакции (ПЦР) - в ДНК исследуемого образца.
Работа устройств основана на применении метода полимеразной цепной реакции с одновременным детектированием сигнала флуоресценции непосредственно в процессе амплификации. Устройства позволяют проводить мультиплексный анализ пробы с выявлением до четырех или пяти агентов в одном образце.
Для реализации условий полимеразной цепной реакции, анализируемые образцы смешиваются в пробирках с реакционной смесью, в состав которой входят: праймеры, Taq ДНК-полимераза, смесь дезоксинуклеотидтрифосфатов, интеркалирующий краситель или специфические зонды, буфер.
Используются одноразовые полипропиленовые пробирки для ПЦР с герметичными крышками. Пробирки устанавливаются в термостат, работающий в циклическом температурном режиме. При нагревании пробирок до 95°С молекулы анализируемых образцов ДНК расплетаются с образованием двух одноцепочечных молекул. Праймеры присоединяются к одноцепочечной ДНК-мишени и ограничивают искомый фрагмент. При температуре порядка 60°С Taq ДНК-полимераза достраивает вторую цепь ДНК с 3’-конца праймера.
В основе используемого метода лежит наблюдение в ходе реакции в реальном времени сигналов флуоресценции специфического для данной ДНК зонда, который подобно праймеру в ходе реакции связывается с одной из цепей ДНК. По мере накопления продукта реакции сигнал флуоресценции возрастает.
По динамике сигнала флуоресценции можно проследить кинетику ПЦР и использовать полученные данные для расчета значения порогового цикла - величины, позволяющей судить
об исходном количестве копий ДНК и сравнивать образцы между собой.
В устройствах применен многоцветный флуориметр, благодаря которому устройства позволяют использовать до четырех (пяти) красителей и обнаружить соответствующее количество разных специфических фрагментов ДНК в каждой пробирке одновременно.
Целью качественного анализа является подтверждение присутствия в исследуемых образцах специфических фрагментов ДНК.
Количественный анализ выполняется методом сравнения исследуемых образцов с калибровочными образцами с известной концентрацией специфических фрагментов ДНК.
Управление устройствами осуществляется с внешнего персонального компьютера с процессором с тактовой частотой не ниже 2,0 ГГц.
Устройства для проведения полимеразной цепной реакции в реальном времени «АНК» и «АНК-М» отличаются внешним исполнением и количеством лунок.

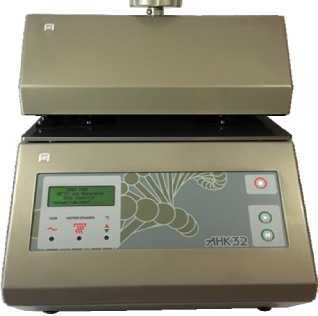

Общий вид устройств АНК, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 1-4.
Устройства для проведения полимеразной цепной реакции в реальном времени «АНК» и «АНК-М» имеют встроенное и автономное программное обеспечение. Автономное программное обеспечение «ANK_Shell.exe» для персонального компьютера под управлением операционной системы MS Windows, специально разработано для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее персонального компьютера. Встроенные программные обеспечения «АНК-32» и «ANK48Tool» предназначены для непосредственного обеспечения функционирования устройств и предоставления доступа к ним, обеспечивают проверку работоспособности и управление узлами устройств, интеграцию узлов в единый комплекс, потоковое извлечение данных из модуля обработки устройства.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение | ||
| Встроенное ПО | Автономное ПО | ||
| АНК | АНК-М | ||
| Идентификационное наименование ПО | АНК-32 | ANK48Tool | ANK Shell.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 1.11 | 240615 | 1.0.5.100 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли ДНК генетически модифицированной сои линии 40-3-2 в ДНК натуральной сои, г/кг | от 1 до 50 |
| Пределы допускаемой относительной погрешности при измерении массовой доли ДНК генетически модифицированной сои линии 40-3-2 в ДНК натуральной сои, % | ±25 |
| Предел допускаемого относительного СКО случайной составляющей погрешности при измерении массовой доли ДНК генетически модифицированной сои линии 40-3-2 в ДНК натуральной сои, % | 15 |
| Примечание - Метрологические характеристики нормированы для СО состава ДНК сои (комплект ГМ-СОЯ-ВНИИМ) ГСО 9866-2011 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| АНК | АНК-М | |
| Масса, кг, не более | 28 | 26 |
| Габаритные размеры, мм, не более | 340x400x420 | 270x480x440 |
| Диапазон рабочих температур термостатирования, °С | от 35 до 99 | |
| Скорость изменения температуры потока воздуха, °С/с | 10 | |
| Емкость ротора реакционного модуля, пробирок | 32 | 48 |
| Количество каналов, шт | 5 | |
| Потребляемая мощность от сети, В • А, не более | 600 | |
| Питание от сети переменного тока частотой, Гц | 50 | |
| Наименование характеристики | Значение | |
| АНК | АНК-М | |
| Напряжение от сети переменного тока, В | 220+22 | |
| Средний срок службы, лет | 5 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 25 °С, % - атмосферное давление, кПа | от +18 до +30 от 20 до 80 от 84 до 106,7 | |
наносится на корпус прибора и на титульный лист руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для проведения полимеразной цепной реакции в реальном времени «АНК»/«АНК-М» | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 209-047-2017 | 1 экз. |
осуществляется по документу МП 209-047-2017 «Устройства для проведения полимеразной цепной реакции в реальном времени «АНК» и «АНК-М». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 ноября 2017 г.
Основные средства поверки:
- СО состава ДНК сои (комплект ГМ-СОЯ-ВНИИМ) ГСО 9866-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на устройство АНК, как указано на рисунке 2.
приведены в эксплуатационном документе.
ТУ 9443-007-04699534-2017 Устройство для проведения полимеразной цепной реакции в реальном времени «АНК». Технические условия.
ТУ 9443-008-04699534-2017 Устройство для проведения полимеразной цепной реакции в реальном времени «АНК-М». Технические условия.
