| Номер в госреестре | 70420-18 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | ООО "Завод резервуарных конструкций", г.Заречный |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-75 (далее - РГС-75) предназначен для измерения объема нефти и нефтепродуктов.
РГС-75 представляет собой закрытый горизонтальный цилиндрический сосуд с коническими днищами, оснащенный внутренними кольцами жесткости с треугольными диафрагмами жесткости, люком-лазом, приемо-раздаточными патрубками, замерным люком с замерной трубой, патрубком для уровнемера, внутренней лестницей и площадкой обслуживания. На рисунке 1 представлен общий вид РГС-75.

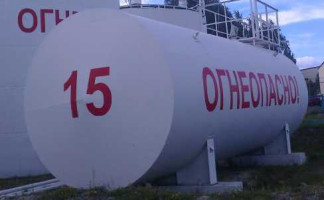

Рисунок 1 - Общий вид РГС-75
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности измерения объема, % | ±0,25 |
| Габаритные размеры резервуара, мм: | |
| наружный диаметр | 3240 |
| наружная длина | 9600 |
наносится на информационную табличку резервуара типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический РГС-75 | РГС-75 | 1 экз. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки геометрическим методом:
— Рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98.
— Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 5 и 10 м по ГОСТ 7502-98.
— Линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75.
— Толщиномер ультразвуковой с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ±0,1 мм.
— Штангенциркуль ТТТЦ-Т с диапазонами измерений от 0 до 125; от 0 до 250; от 0 до 400 мм по ГОСТ 166-89.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-75
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
