| Номер в госреестре | 70394-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-2000, РВСП-700 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-2000, РВСП-700 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-2000, РВСП-700 представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-400 (№№ 7, 8), РВС-2000 (№ 2), РВСП-700 (№№ 4, 10) расположены на Евсинской нефтебазе АО «Газпромнефть-Терминал», Новосибирская обл., Искитимский район, станция Евсино, улица Пушкина, 24.

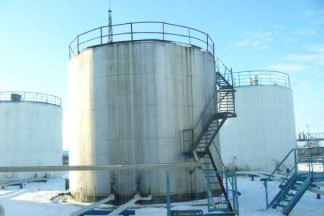

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВС-2000, РВСП-700 представлен на рисунках 1, 2, 3.
Таблица 1
| Наименование характеристики | Значение | ||
| РВС-400 | РВСП-700 | РВС-2000 | |
| Номинальная вместимость, м3 | 400 | 700 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ||
| Средний срок службы, лет, не менее | 20 | ||
| Условия эксплуатации: о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-400 | 2 шт. |
| Паспорт | 2 экз. |
| Градуировочная таблица | 2 экз. |
| Резервуар вертикальный стальной цилиндрический РВС-2000 | 1 шт. |
| Паспорт | 1 экз. |
| Градуировочная таблица | 1 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-700 | 2 шт. |
| Паспорт | 2 экз. |
| Градуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р30У2К (регистрационный номер 51171-12);
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный номер 55464-13);
- толщиномер ультразвуковой 37DL PLUS (регистрационный номер 29754-05), диапазон измерений от 3,0 до 50,0 мм;
- нивелир электронный SDL30 (регистрационный номер 51740-12), диапазон измерений превышений от 0 до 4 м;
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;
- штангенциркуль ТТТЦ-ТТ (регистрационный номер 25387-03), диапазон измерений от 0 до 250 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Газпромнефть-Терминал».
| Зарегистрировано поверок | 12 |
| Поверителей | 4 |
| Актуальность данных | 10.06.2025 |
