| Номер в госреестре | 70315-18 |
| Наименование СИ | Зонды мониторинга каналов |
| Обозначение типа СИ | Metrotek M716 |
| Изготовитель | ООО "НТЦ Метротек", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 31.01.2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды мониторинга каналов Metrotek M716 (далее - зонды) предназначены для измерения количества принятой и переданной информации при тестировании сетей передачи данных.
Зонды представляют собой устройства, размещаемые на узлах сетей передачи данных с технологией Ethernet/Gigabit Ethernet. Принцип действия зондов заключается в формировании на выходе анализаторов с встроенным кварцевым задающим генератором импульсного сигнала, соответствующего трафику передачи данных (потоку пакетов цифровой информации) на разных уровнях сети и логическом анализе структуры импульсного сигнала (трафика), поступающего на вход зондов. Зонды обеспечивают измерение количества принятой и переданной информации и создание статистики сети (определение параметров сети согласно международным документам RFC2544 и Y.1564).
Взаимодействие с зондами обеспечивается в ОС Linux или ОС Windows с помощью персонального компьютера (ПК) со следующими минимальными требованиями:
- экран с разрешением 800x600; клавиатура;
- процессор с частотой 300 МГц;
- жесткий диск 20 ГБ;
- оперативная память 512 МБ;
- порты Ethernet, USB.
Взаимодействие с зондами в ОС Windows осуществляется посредством драйвера Virtual COM Port, устанавливаемого на ПК, стандартными средствами ОС Windows - программой HyperTerminal или minicom, а также терминальными программами сторонних производителей.
Зонды выпускаются в двух конструктивных исполнениях: в пластиковом корпусе (ТВНА.466452.004, ТВНА.466452.005) и в металлическом корпусе (МТРГ.468269.002-01). Зонды, выполненные в металлическом корпусе, могут устанавливаться в 19-дюймовую полку-шасси (до десяти зондов на одну полку) или работать автономно от внешнего источника питания. Зонды в пластиковом корпусе предназначены только для автономного использования.

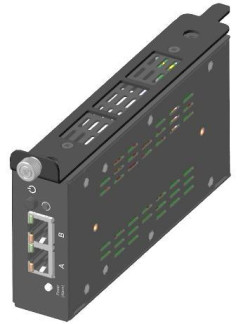

Общий вид зондов и схема защиты от несанкционированного доступа с помощью однократно используемой этикетки с предупреждающей надписью показан на рисунках 1 и 2.
Рисунок 1 - Вид зондов в пластиковом корпусе
Программное обеспечение (далее по тексту - ПО) встроенное, с управляющими функциями.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Наименование ПО | ТВНА.466452.004, ТВНА.466452.005 | МТРГ.468269.002-01 |
| Идентификационное наименование ПО | m716 1.11.bin | m716cd 1.1.19.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.11 | не ниже 1.1.19 |
| Цифровой идентификатор ПО | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям аппаратных средств, включая процессор, защищен конструкцией и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений количества информации (объёма данных), байт | от 10 до 1011 |
| Пределы допускаемой абсолютной погрешности измерений количества информации (объёма данных) в диапазоне от 10 до 10 байт, байт | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| ТВНА.466452.004, ТВНА.466452.005 | МТРГ.468269.002-01 | |
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при температуре 25 °C, % | от 0 до +50 до 80 | от 0 до +35 от 10 до 80 |
| Условия транспортирования и хранения: - температура окружающей среды, °C | от -10 до +55 | от -20 до +45 |
| Габаритные размеры (длинах глубинах высота), мм, не более | 156х180х52 | 152х75х30 |
| Масса, кг, не более | 0,5 | 0,42 |
| Электропитание осуществляется - от сети переменного тока: номинальным напряжением, В частотой, Гц - от внешнего источника постоянного тока с номинальным напряжением, В | от 120 до 240 50/60 12 и 48 | |
наносится на заднюю панель каждого зонда, в виде наклеиваемой этикетки, и на руководство по эксплуатации типографским способом.
Комплектность зондов приведена в таблице 4.
Таблица 4 - Комплект поставки комплекса
| Наименование | Колич. | Примеч | |
| Зонд мониторинга каналов | ТВНА.466452.004, | 1 | |
| Metrotek M716 | ТВНА.466452.005 | ||
| (в пластиковом корпусе) | |||
| Блок питания 220 В AC/12 В DC | 1 | ||
| Кабель USB тип A-mini B 1,5 м | 1 | ||
| Кабель Ethernet RJ-45<-> RJ-45 | 1 | ||
| Руководство по эксплуатации | ТВНА.466452.004 РЭ, ТВНА.466452.005 РЭ, МТРГ.468269.002-01 РЭ | 1 | |
| Паспорт | ТВНА.466452.004 ПС, ТВНА.466452.005 ПС | 1 | |
| Методика поверки | МП 425760-001-01258737-2017 | 1 | |
| Зонд мониторинга каналов | МТРГ.468269.002-01 | от 1 до 10 | 1 ) |
| Metrotek M716 | |||
| (в металлическом корпусе) | |||
| Направляющая для крепления | от 1 до 10 | 1) | |
| прибора на 19” полку | |||
| Блок питания 220 В AC/12 В DC | 2) | ||
| БП19" 220/12 или 36-72В | МТРГ.431321.001 или | 2) | |
| БП19" 48/12 | МТРГ.431321.002 | 2) | |
| Полка 19” | 1 | ||
| Шнур сетевой | 1 или 2 | 1 ) | |
| Кабель USB тип A-mini B 1,5 м | 1 | ||
| Кабель Ethernet RJ-45 <-> RJ-45 | 1 | ||
| Руководство по эксплуатации | ТВНА.466452.004 РЭ, ТВНА.466452.005 РЭ, МТРГ.468269.002-01 РЭ | 1 | |
| Паспорт | МТРГ.468269.002-01 ПС | от 1 до 10 | 1 ) |
| Методика поверки | МП 425760-001-01258737-2017 | 1 | |
| Примечания: | |||
| 1) Зависит от числа устанавливаемых зондов, определяется при заказе | |||
| 2) Определяется при заказе | |||
осуществляется по документу МП 425760-001-01258737-2017 «Зонды мониторинга каналов Metrotek M716. Методика поверки», утвержденному ФГУП ЦНИИС 14 ноября 2017 г.
Основные средства поверки:
- Тестеры-анализаторы пакетных сетей МАКС-ЕМК (рег. № 63631-16): диапазон
20
формирования и измерения количества информации от 10 до 10 байт, пределы допускаемой абсолютной погрешности формирования и измерения количества информации ±1 байт.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия «Зонды мониторинга каналов Metrotek M716. ТВНА.466452.004ТУ, ТВНА.466452.005ТУ, МТРГ.468269.002-01 ТУ»
