| Номер в госреестре | 70257-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-4000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-4000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуара - наземный вертикальный сварной.
Стенки резервуаров изготовлены из восьми поясов листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз. Со стороны противоположной люку-лазу размещен узел управления задвижками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

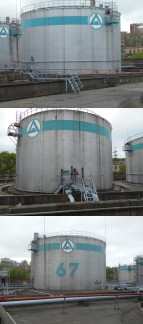

Резервуары снабжены площадками обслуживания и лестницами для доступа на крышу. Резервуары РВС-4000 заводские №№ 61, 62, 67 расположены в резервуарном парке Акционерного общества «ННК - Приморнефтепродукт», по адресу 690062, г. Владивосток, пр-т Острякова, 44А.
Таблица 1 - Метрологические характеристики резервуаров
| Наименование характеристики | Значение | ||
| Номер по технологической схеме | РВС-4000 № 61 | РВС-4000 № 62 | РВС-4000 № 67 |
| Номинальная вместимость, м3 | 4000 | 4000 | 4000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,15 | ±0,15 | ±0,15 |
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | ||
| Номер по технологической схеме | РВС-4000 № 61 | РВС-4000 № 62 | РВС-4000 № 67 |
| Габаритные размеры, мм, не более диаметр высота | 20850 11900 | 20880 11890 | 20900 11960 |
| Средний срок службы, лет, не менее | 20 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до + 50 от 84,0 до 106,7 | ||
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-4000 | 3 шт. |
| Паспорт РВС-4000 | 3 экз. | |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности, Р50Н2К (регистрационный номер 46391-11);
- рулетка измерительная металлическая с грузом 2-го класса точности, Р30Н2Г (регистрационный номер 46391-11);
- толщиномер ультразвуковой ТТ130 (регистрационный номер 23756-02).
- нивелир лазерный ротационный Leica Rugby 200 (регистрационный номер 25128-08);
- дальномер лазерный Leica DISTO D 5 (регистрационный номер 41142-09);
- измеритель комбинированный Testo 410-1 (регистрационный номер 52193-12);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерения объема жидкости
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 25.07.2025 |
