| Номер в госреестре | 70161-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000, РВС-5000, РВСП-8000, РВСП-10000, РВСПк-50000 |
| Изготовитель | ЗАО "Второе Саратовское предприятие "Трест №7", г.Саратов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-5000, РВСП-8000, РВСП-10000, РВСПк-50000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

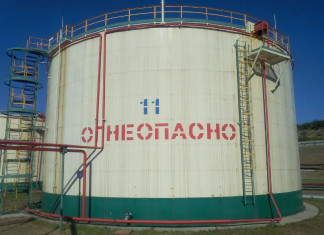

Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-5000, РВСП-8000, РВСП-10000, РВСПк-50000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические расположены:
Российская Федерация, г. Саратов, ул. Брянская, д. 1, Производство № 4 РП (ПП)
3 группа (РВС-5000 №№ 1, 11, 12, 24, 100, 101);
Российская Федерация, г. Саратов, ул. Брянская, д. 1, Производство № 4 РП (ПП)
4 группа (РВСП-10000 №№ 80, 81);
Российская Федерация, г. Саратов, ул. Брянская, д. 1, Производство № 4 участок ОРПиПН (РВС-1000 № 3/1, РВСП-8000 № 26, РВСП-10000 №№ 27, 28, 29, 30, 31, РВСПк-50000 №№ 1/1, 2/1).
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование СИ | Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % |
| РВС-1000 № 3/1 | 1000 | ±0,2 |
| РВС-5000 №№ 1, 11, 12, 24, 100, 101 | 5000 | ±0,1 |
| РВСП-8000 № 26 | 8000 | ±0,1 |
| РВСП-10000 №№ 27, 28, 29, 30, 31, 80, 81 | 10000 | ±0,1 |
| РВСПк-50000 №№ 1/1, 2/1 | 50000 | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование СИ | Высота резервуара, мм, не более | Внутренний диаметр, мм, не более |
| РВС-1000 № 3/1 | 11965 | 10400 |
| РВС-5000 №1 | 11915 | 22770 |
| РВС-5000 №11 | 11984 | 22738 |
| РВС-5000 №12 | 11910 | 22791 |
| РВС-5000 №24 | 11935 | 22890 |
| РВС-5000 №100 | 14870 | 20881 |
| РВС-5000 №101 | 14780 | 20881 |
| РВСП-8000 № 26 | 11370 | 30448 |
| РВСП-10000 № 27 | 11306 | 34360 |
| РВСП-10000 № 28 | 11285 | 34400 |
| РВСП-10000 № 29 | 11255 | 34300 |
| РВСП-10000 № 30 | 11335 | 34500 |
| РВСП-10000 № 31 | 11108 | 34400 |
| РВСП-10000 № 80 | 11940 | 34180 |
| РВСП-10000 № 81 | 11980 | 34202 |
| РВСПк-50000 № 1/1 | 17910 | 60771 |
| РВСПк-50000 № 2/1 | 17870 | 60700 |
| Условия эксплуатации - температура окружающей среды, °C; - атмосферное давление, кПа | От -40 до +50 от 84,0 до 106,7 | |
| Средний срок службы, лет | 30 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 6 шт. |
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-8000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический | РВСП-10000 | 7 шт. |
| Резервуар стальной вертикальный цилиндрический | РВСПк-50000 | 2 шт. |
| Паспорт | - | 17 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 м по ГОСТ 7502-98;
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.
МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВС-5000, РВСП-8000, РВСП-10000, РВСПк-50000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
