| Номер в госреестре | 70150-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

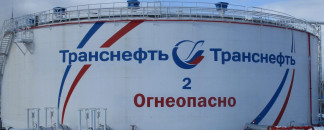

Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Север» (АО «Транснефть - Север»).
Таблица 1 - Номера и адреса расположения резервуаров
| Номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 2 | Вологодское районное нефтепроводное управление нефтеперекачивающая станция «Приводино» (Вологодское РНУ НПС «Приводино»), Архангельская обл., Котласский район, п.Приводино |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 9, 10 | Ухтинское районное нефтепроводное управление нефтеперекачивающая станция «Ухта-1» (Ухтинское РНУ НПС «Ухта-1»), Республика Коми, г. Ухта -18 |
отсутствует.
| Наименование характеристики | Значение |
| РВС-20000 РВСП-20000 | |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | 1 шт. |
| Паспорт | 1 экз. |
| Градуировочная таблица | 1 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | 2 шт. |
| Паспорт | 2 экз. |
| Градуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая TS30/2 (регистрационный номер 22003-07), 2-ой класс точности, предел измерений 30 м;
- рулетка измерительная металлическая TS20/2 (регистрационный номер 22003-07), 2-ой класс точности, предел измерений 20 м;
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон измерений от 0,8 до 30,0 мм;
- нивелир 4Н-3КЛ (регистрационный номер 29846-05), допускаемая СКП измерения превышения на 1 км двойного хода не более 2,5 мм;
- линейка измерительная металлическая (регистрационный номер 34854-07), диапазон измерений от 0 до 500 мм;
- штангенциркуль ШЦ-П-250-0,05 (регистрационный номер 41094-09);
- прибор комбинированный Testo-622 (регистрационный номер 44744-10), диапазон измерений температуры от минус 10 до плюс 60оС, диапазон измерений относительной влажности от 10 до 98%;
- анемометр ручной электронный АРЭ (регистрационный номер 21004-11), диапазон измерений скорости воздушного потока от 1,0 до 35,0 м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть».
