| Номер в госреестре | 70132-18 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | ООО "ПКФ "ВИАНТ", г.Обнинск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-20 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 20 м , подземного расположения.

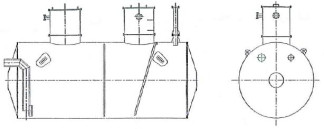

Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки и двух усеченно-конических днищ.
Цилиндрическая стенка резервуара выполнена из стали марки 09Г2С.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Резервуар стальной горизонтальный цилиндрический РГС-20 (№ 090) расположен на ПСП ООО «Афипский НПЗ», 353236, Российская Федерация, Краснодарский край, Северский район, пгт Афипский, промзона.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РГС-20 | |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-20 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-20 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочий эталон единиц объемного расхода жидкости 2 разряда в диапазоне значений от 6 до 15 м3/ч (регистрационный номер 3.6.АКП.0001.2015).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-20
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 14.06.2025 |
