| Номер в госреестре | 70110-17 |
| Наименование СИ | Усилители измерительные прецизионные |
| Обозначение типа СИ | DMP41 |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители измерительные прецизионные DMP41 (далее - усилители) предназначены для прецизионного измерения электрических сигналов от тензометрических датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и передачи цифровых значений измеренных сигналов по цифровому интерфейсу в компьютер.
Принцип действия усилителей основан на преобразовании входных сигналов от полномостовых тензометрических датчиков в цифровую форму быстродействующим аналогоцифровым преобразователем (далее - АЦП), дальнейшей их обработке и отображении результатов измерений на дисплее.
Усилители имеют конструктивное настольное исполнение в виде базового блока, на лицевой панели которого расположены цифровой дисплей и функциональные клавиши, предназначенные для переключения пределов измерений и выбора специальных функций при измерениях. На задней панели - разъемы для подключения измерительных датчиков, питания, выходные разъемы аналоговых сигналов и интерфейсные разъемы RS232, RS422/RS485. Управление усилителями осуществляется при помощи функциональных клавиш или персонального компьютера (далее - ПК).
Модификации усилителей (DMP41-T2 и DMP41-T6) отличаются друг от друга количеством подключаемых датчиков.

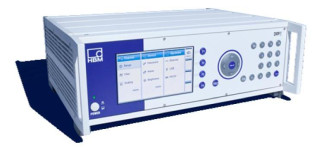

Внешний вид усилителей представлен на рисунке 1.
Пломбирование усилителей не предусмотрено.
Усилители функционируют под управлением встроенного специального программного обеспечения (далее - ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DMP41 Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики усилителей приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики усилителей
| Наименование характеристики | Значение |
| Класс точности1) | 0,0005 |
| Напряжение питания датчика, В | 2,5; 5; 10 |
| Несущая частота, Гц | 225 |
| Диапазоны электрического сопротивления подключаемых датчиков, Ом: - при напряжении питания датчика 2,5 и 5 В - при напряжении питания датчика 10 В | от 30 до 2000 от 60 до 4000 |
| Пределы измерения коэффициента преобразования, мВ/В | 2,5; 5; 10 |
| Нелинейность, %, не более | 0,0005 |
| Напряжение питания (при номинальной частоте от 50 до 60 Гц), В | 115/230±10 % |
| Потребляемая мощность, Вт, не более | 45 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 458x171x367 |
| Масса, кг, не более | 9,5 |
| Рабочие условия измерений: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от 10 до 50 80 |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Средний срок службы, лет, не менее | 10 |
| Примечание: 1) - под классом точности понимаются пределы допускаемой приведенной (к верхнему значению коэффициента преобразования) погрешности. | |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус усилителей методом трафаретной печати со слоем защитного покрытия.
Комплектность усилителей представлена в таблице 3.
Таблица 3 - Комплектность усилителей
| Наименование | Обозначение | Количество |
| Усилитель измерительный прецизионный | DMP41 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 70110-17 «Усилители измерительные прецизионные DMP41. Методика поверки», утвержденному ООО «ИЦРМ» 09.10.2017 г.
Основные средства поверки:
- мультиметр цифровой прецизионный 8508А (регистрационный номер в Федеральном информационном фонде № 25984-03);
- калибратор универсальный 5520А (регистрационный номер в Федеральном информационном фонде № 23346-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к усилителям измерительным прецизионным DMP41
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
