| Номер в госреестре | 70081-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-1000 |
| Изготовитель | ОАО "Нефтебаза "Красный Яр", пос.Красный Яр. |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000 предназначены для измерений объёма.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя:
- пять цельносварных поясов полистовой сборки (РВС-400 (№ 64, 91, 127));
- восемь цельносварных поясов полистовой сборки (РВС-1000 (№ 1, 2, 25, 26, 28, 30, 33, 35, 71, 73, 74, 220))
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000 расположены в филиалах ООО «ВТК» (таблица 1).
Листы изготовлены из стали 09Г2С.

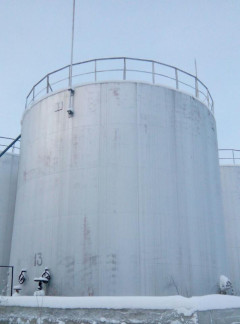

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-1000 представлен на рисунке: 1, 2.
Таблица 1
| Заводской номер резервуара | Место расположение |
| Резервуары стальные вертикальные цилиндрические РВС-400 | |
| 64, 91, 127 | Хвойное УПК, Томская область, в 45 км к Юго-западу от с. Александровское |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | |
| 1 | Пуглалымское нефтяное месторождение, Томская область, Каргасокский район |
| 2, 220 | Ключевское нефтяное месторождение, Томская область, Каргасокский район |
| 25, 26 | Склад ГСМ на Средненюрольском нефтяном месторождении, Томская область, Каргасокский район |
| 30, 35, 71, 73 | УПН на Средненюрольском нефтяном месторождении, Томская область, Каргасокский район |
| 28, 33, 74 | ПСП Лугинецкое на Лугинецком нефтяном месторождении, Томская область, Парабельский район |
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400, РВС-1000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-400 | РВС-1000 | |
| Номинальная вместимость, м3 | 400 | 1000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | |
Таблица 2 - Основные технические характеристики резервуара
| Наименование характеристики | Значение | |
| РВС-400 | РВС-1000 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -50 до +50 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество. |
| Резервуар стальной вертикальный цилиндрический. | РВС-400 | 3 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-400. Паспорт | - | 3 экз. |
| Г радуировочная таблица | - | 3 экз |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 12 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-1000. Паспорт | - | 12 экз. |
| Г радуировочная таблица | - | 12 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ, Р20Н2ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая Р20Н2К (регистрационный номер в ФИФОЕИ 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2.
- толщиномер ультразвуковой УТ-93П (регистрационный номер в ФИФОЕИ 10479-98), метрологические характеристики: диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
- штангенциркуль ШЦ-Ш-400-0.02 (регистрационный номер в ФИФОЕИ 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
- линейка измерительная металлическая (регистрационный номер в ФИФОЕИ 96-70), метрологические характеристики: диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;
- нивелир с компенсатором DSZ (регистрационный номер в ФИФОЕИ 29722-05), метрологические характеристики: диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочную таблицу.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Проектная документация ООО «ВТК»
