| Номер в госреестре | 70080-17 |
| Наименование СИ | Измерители давления |
| Обозначение типа СИ | EPP |
| Изготовитель | "Encardio-Rite Electronics Pvt. Ltd.", Индия |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители давления EPP (далее - измерители) предназначены для непрерывных измерений избыточного давления.
Принцип действия измерителей основан на измерениях первичными измерительными преобразователями (далее - ПИП) измерителей изменений давления в исследуемой среде. В ПИП изменение величины измеряемого давления приводит к изменению выходного электрического сигнала. Аналоговые сигналы от ПИП передаются на показывающие устройства измерителей, где происходит их преобразование в измеряемую величину.
Конструктивно измерители давления EPP состоят из ПИП, показывающего устройства EDI-51V (далее - показывающее устройство) и соединяющих их кабелей. Показывающие устройство состоит из корпуса с встроенной аккумуляторной батареей, дисплея и расположенного внутри корпуса модуля приема и обработки входных аналоговых сигналов. ПИП выполнены в виде герметичного корпуса цилиндрической формы, в котором размешены: ферромагнитная струна; электромагнитные возбудитель и приемник колебаний; электрический модуль. Через штуцер, размещенный на внешней стороне корпуса, обеспечивается герметичность соединения выводного кабеля.
Также внутри тел ПИП находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды.
Измерители выпускаются в следующих модификациях: ЕРР-30V, ЕРР-40V, ЕРР-50V, ЕРР-60V, которые отличаются метрологическими и техническими характеристиками.

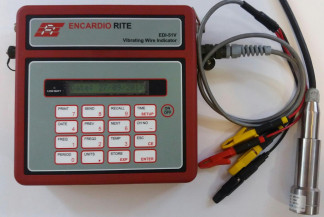

Общий вид измерителей приведён на рисунке 1.
Измерители имеют встроенное программное обеспечение «EDI-51V» (далее - ВПО), которое устанавливается в энергонезависимую память измерителей при их производстве. Внесение изменений в ВПО не предусмотрено.
Уровень защиты ВПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ВПО и измерительную информацию. Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | EDI-51V |
| Номер версии (идентификационный номер) ПО, не ниже | 05.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | ЕРР-30V | ЕРР-40V | ЕРР-50V | ЕРР-60V |
| Диапазон измерений давления, МПа | от 0 до 0,20 от 0 до 0,35 от 0 до 0,50 от 0 до 0,70 от 0 до 1,00 от 0 до 1,50 от 0 до 2,00 от 0 до 3,50 от 0 до 5,00 от 0 до 10,00 | от 0 до 0,35 от 0 до 0,50 от 0 до 0,70 от 0 до 1,00 от 0 до 1,50 от 0 до 2,00 | от 0 до 0,35 от 0 до 0,50 от 0 до 0,70 от 0 до 1,00 от 0 до 2,00 | от 0 до 0,035 от 0 до 0,070 от 0 до 0,200 |
| Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений давления, % | ±0,25 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Модификация | ЕРР-30V | ЕРР-40V | ЕРР-50V | ЕРР-60V |
| Предельно допустимое давления, % от верхнего предела измерений | 150 | |||
| Напряжение питания постоянного тока, В | 12 | |||
| Условия эксплуатации: температура окружающей среды, °С - первичного измерительного преобразователя - показывающего устройства | от -20 до +80 от 0 до +45 | |||
| Наименование характеристики | Значение | |||
| Модификация | EPP-30V | EPP-40V | EPP-50V | EPP-60V |
| Габаритные размеры, мм, не более: - первичного измерительного преобразователя, (Диаметр х Длина) | 42x185 | 19x155 | 35x166 | 30x160 |
| - показывающего устройства(ВхШхД) | 70x248x277 | 70x248x277 | 70x248x277 | 70x248x277 |
| Масса, кг, не более - первичного измерительного преобразователя | 0,5 | 0,3 | 0,5 | 0,4 |
| - показывающего устройства | 2 | 2 | 2 | 2 |
| Средний срок службы, лет | 10 | |||
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель давления в комплекте: | ||
| - показывающее устройство EDI-51V | - | 1 |
| - первичный измерительный преобразователь | - | В зависимости от заказа |
| - комплект кабелей | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 экз. (на партию) |
| Методика поверки | МП АПМ 11-17 | 1 экз. (на партию) |
осуществляется по документу МП АПМ 11-17 «Измерители давления EPP. Методика поверки», утверждённому ООО «Автопрогресс-М» «04» октября 2017 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры грузопоршневые с верхним пределом измерений 0,25; 0,6; 6 и 60 мПа;
- задатчики давления Воздух-1600, Воздух-4000 (рег. № 12143-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 Мпа; Техническая документация «Encardio-Rite Electronics Pvt. Ltd.», Индия.
