Мерник металлический технический вертикальный 1-го класса МТВ-750, 70070-17

Назначение

Мерник металлический технический вертикальный 1-го класса МТВ-750 (далее - мерник) предназначен для измерений объема жидкостей.

Описание

Принцип действия мерника основан на заполнении его жидкостью до отметки, соответствующей номинальной вместимости. Измерение объема жидкости проводится методом слива или налива.

Мерник состоит из корпуса и опор. Корпус мерника представляют собой вертикальный цилиндр с конусообразным днищем, в низших точках которого находится выпускной патрубок с закрываемой задвижкой. В корпусе мерника вмонтированы смотровые стекла со шкальными пластинами. Внутри нижних смотровых стекол вмонтированы держатели для термометров.

Мерник устанавливается строго вертикально с помощью грузил. Регулировка мерника производится с помощью винтов, установленных на опорах.

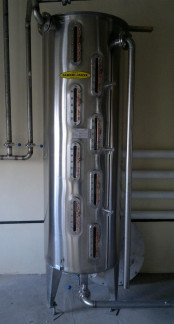

Общий вид мерника приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Знак поверки наносится на следующие пломбы:

1    - пломба, ограничивающая доступ к опорам мерника;

2    - пломба, ограничивающая доступ к смотровому стеклу;

3    - пломба, ограничивающая доступ к люку горловины;

4    - пломба, ограничивающая доступ к крану сливному.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносят на этикетки, установленные на корпусе мерника и на титульные листы паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ 8.633-2013 «ГСИ. Мерники металлические. Методика поверки». Основные средства поверки:

эталонные мерники 1-го разряда по ГОСТ 8.470, номинальной вместимостью 10, 50 дм , с погрешностью, не превышающей ± 0,02 %;

эталонные стеклянные колбы 1-го класса точности по ГОСТ 1770; эталонные пипетки на полный слив вместимостью до 0,1 дм по ГОСТ 29227; термометры по ГОСТ 28498; штангенциркуль по ГОСТ 166; уровень по ГОСТ 9392.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбы, ограничивающие доступ к узлам регулировки и измерительным устройствам мерника (люк горловины, кран сливной, крышку смотрового стекла термометра, смотровые стекла, место присоединения переливной трубы) и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;

Эксплуатационная документация изготовителя.
