| Номер в госреестре | 70035-17 |
| Наименование СИ | Тестеры протоколов сигнализации |
| Обозначение типа СИ | MD8475A |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 28.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры протоколов сигнализации MD8475A (далее - тестеры MD8475A) предназначены для воспроизведения и измерений сигналов систем мобильной связи.
Конструктивно тестеры MD8475A выполнены в виде моноблока, на передней панели которого расположены органы управления, разъемы для входа и выхода ВЧ сигнала, USB-разъемы для подключения периферийных устройств и жидкокристаллический цветной дисплей.
Тестеры MD8475A могут обслуживать радиокоммуникационные системы и мобильные телефоны для следующих стандартов связи: стандарта связи четвертого поколения (4G) LTE-Advanced, LTE, W-CDMA/HSPA/HSPA Evolution/DC-HDSPA, GSM/GPRS/EGPRS, CDMA2000 1X/1xEV-DO, TD-SCDMA/TD-HSPA, а также использоваться при проведении функциональных испытаний устройств, входящих в состав системы "ЭРА-ГЛОНАСС".
Тестеры MD8475A состоят из следующих составных частей: базового блока, встраиваемых модулей оборудования различных стандартов связи и управляющего компьютера. Аппаратные и программные средства для измерения параметров различных стандартов мобильной связи поставляются в составе тестеров MD8475A по предварительному заказу пользователя.
Базовый блок используется для тестирования общих радиочастотных параметров и для отыскания неисправностей в устройствах связи. В состав базового блока тестера MD8475A входят опорный кварцевый генератор, высокочастотный генератор, гибкая и разветвленная система программ и меню.
Тестеры MD8475A имеют на задней панели интерфейсы GPIB, Ethernet и RS232. Тестеры MD8475A управляются вручную или дистанционно по шине GPIB или через Ethernet-port по протоколу IP.
На задней панели имеется также разъем для подключения шнура питания, входные разъемы для подключения сигналов внешней синхронизации (BNC), вход и выход опорной частоты, что позволяет минимизировать систематическую погрешность по частоте в процессе измерений.
Принцип действия тестеров MD8475A основан на воспроизведении, приеме и анализе принятого сигнала с использованием различных видов модуляции. Принятый ВЧ сигнал преобразуется в цифровую форму и подвергается дальнейшей обработке в тестере MD8475A под управлением программного обеспечения.
Тестеры MD8475A могут поставляться по предварительному заказу пользователя со следующими опциями, приведенными в таблице 1.
Таблица 1 - Опции тестеров MD8475A
| Название опции | Описание опции |
| MD8475A-001 | опциональный модуль 2-го PЧ-выхода |
| MD8475A-003 | опциональный модуль ввода/вывода с федингом |
| MD8475A-010 | модуль сигнализации W-CDMA/HSPA |
| MD8475A-011 | модуль сигнализации HSPA Evolution |
| Название опции | Описание опции |
| MD8475A-020 | модуль сигнализации GSM |
| MD8475A-030 | модуль сигнализации CDMA2000 1X |
| MD8475A-032 | модуль сигнализации CDMA2000 1xEV-DO |
| MD8475A-040 | модуль сигнализации TD-SCDMA/HSPA |
| MD8475A-050 | модуль сигнализации LTE |
| MD8475A-070 | модуль нескольких видов сигнализации (Multi-Signaling unit) |
| MD8475A-090 | интерфейс ISDN |
| MX847500A | программная платформа |
| MX847501A | управляющее ПО |
| MX847502A | ПО тестирования мобильных устройств при их перемещении между сотами |
| MX847503A | ПО SmartStudio Manager |
| MX847503A-901 | библиотека управления для проведения IP тестирования |
| MX847504A | библиотека управления для тестирования смартфонов |
| MX847506A | ПО для РЧ-измерений |
| MX847510A | ПО имитации W-CDMA |
| MX847510A-001 | опция HSPA |
| MX847510A-011 | опция HSPA Evolution/DC-HSDPA |
| MX847510A-050 | опция шифрования в сети W-CDMA |
| MX847520A | ПО имитации GSM/GPRS |
| MX847520A-001 | опция EGPRS |
| MX847520A-050 | опция шифрования в сети GSM/GPRS |
| MX847530A | ПО имитации CDMA2000 |
| MX847530A-001 | опция для тестирования хэндовера в системах с несколькими секторами и несущими |
| MX847540A | ПО имитации TD-SCDMA |
| MX847540A-001 | опция TD-HSPA |
| MX847540A-050 | опция шифрования в сети TD-SCDMA |
| MX847550A | ПО имитации LTE |
| MX847550A-010 | опция LTE FDD |
| MX847550A-015 | опция LTE TDD |
| MX847550A-020 | опция LTE 2^2 MIMO |
| MX847550A-040 | опция с агрегацией несущих LTE |
| MX847550A-041 | опция DL3CCs с агрегацией несущих LTE |
| MX847550A-050 | опция шифрования в сети LTE |
| MX847550A-060 | опция LTE RoHC |
| MX847570A | ПО SmartStudio |
| MX847570A-010 | опция W-CDMA |
| MX847570A-011 | опция HSPA Evolution/ DC-HSDPA |
| MX847570A-020 | опция GSM |
| MX847570A-030 | опция CDMA2000 |
| MX847570A-040 | опция TD-SCDMA |
| MX847570A-050 | опция LTE FDD |
| MX847570A-055 | опция LTE TDD |
| MX847570A-060 | опция IMS Script Basic |
| MX847570A-061 | опция XCAP Script |
| Название опции | Описание опции |
| MX847570A-070 | опция WLAN Offload Basic |
| MX847570A-071 | опция ePDG |
| MX847570A-072 | опция ANDSF |
| MX847570A-073 | опция Extended ePDG |
| MX847570A-080 | опция Extended CSCF |
| MX847570A-081 | опция IMS Supplementary Service |
| MX847570A-083 | опция RCS Basic |
| MX847570A-084 | опция GBA Authentication |
| MX847570A-085 | опция IMS Early Media |
| MX847580A | ПО для выполнения сценариев SIDE |
| MX847580A-018 | опция SIP |
| MX702600B | ПО для создания сценариев CDMA2000 |
| MX703330E-PL010 | ПО имитации PSAP (eCall Tester/Perpetual License) |
| MX703330E-031 | опция поддержки передачи МНД для ЭРА-ГЛОНАСС |

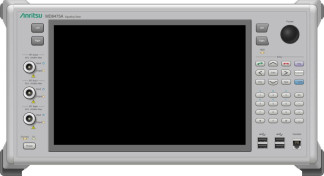

Внешний вид тестеров MD8475A с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.
oj Q»
питий"! iiiiti гцгшг
s
i
се I
Место пломбирования
б) Вид сзади
Тестеры MD8475A работают под управлением встроенного компьютера с операционной системой Windows и специализированного программного обеспечения. Встроенное в базовый модуль программное обеспечение (ПО) поставляется вместе с аппаратными средствами измерений для модулей различных стандартов мобильной связи по заказу пользователя.
ПО обеспечивает организацию и управление процессом измерений и не влияет на метрологические характеристики тестера MD8475A.
Идентификационные данные базового ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | MX847500A | MX847501A |
| Номер версии (идентификационный номер) ПО | не ниже 5.00 | не ниже 5.00 |
| Цифровой идентификатор ПО(серийный номер) | - | - |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики тестеров MD8475A
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц | от 350 до 3600 |
| Разрешение по частоте, кГц | 100 |
| Относительное отклонение частоты опорного генератора через 10 минут после включения питания от установившегося значения за 24 часа | ±5 10-8 |
| Предел допускаемого относительного дрейфа частоты опорного генератора за 24 часа | 210-8 |
| Температурная нестабильность частоты опорного генератора в диапазоне рабочих температур от +5 до +40 °С | ±2 10-8 |
| Диапазон установки значений уровня выходного сигнала, дБм* | от -130 до -10 |
| Разрешение установки уровня выходного сигнала, дБ | 0,1 |
| Пределы допускаемой относительной погрешности установки уровня выходного сигнала, дБ: -для частоты от 350 МГц до 3 ГГц включ., диапазона от минус 120 до минус 10 дБм, температуры от 20 до 30 °C, после выполнения калибровки -для частоты св. 3 до 3,6 ГГц включ., диапазона от минус 120 до минус 10 дБм, температуры от 20 до 30 °C, после выполнения калибровки | ±1,0 ±1,2 |
| Уровень негармонических паразитных составляющих, дБн** (при смещении по частоте > 500 кГц), не более | -40 |
| Уровень гармонических паразитных составляющих, дБн, не более | -25 |
| КСВН входных/выходных высокочастотных соединителей (Main, Aux1) в диапазоне частот от 500 МГц до 3 ГГц, не более | 1,5 |
| Наименование характеристики | Значение характеристики |
| Среднеквадратическое значение модуля вектора ошибки при воспроизведении сигнала при температуре от 20 до 30 °C, %, не более: -WCDMA (от 350 МГц до 3,6 ГГц) | 3,5 |
| Среднеквадратическое значение фазовой ошибки при воспроизведении сигнала при температуре от 20 до 30 °C, градус, не более: -GSM (от 350 МГц до 3,6 ГГц) | 1,5 |
| *здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт **здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте | |
Таблица 4 - Технические характеристики тестеров MD8475A
| Наименование характеристики | Значение характеристики |
| Напряжение и частота сети электропитания | от 100 до 120 В/ от 200 до 240 В при частоте 50/60 Гц |
| Мощность, потребляемая от сети электропитания, В А, не более | 600 |
| Габаритные размеры (длина х высота х ширина), мм, не более | 426 х 221,5 х 398 |
| Масса, кг, не более | 25 |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °C -относительная влажность окружающего воздуха при температуре 25 °C, %, не более -атмосферное давление, кПа | от +5 до +40 90 от 84 до 106,7 |
| Условия хранения и транспортирования (в футляре и упаковке для транспортирования): -температура окружающего воздуха, °C -относительная влажность окружающего воздуха при температуре +25 °C, %, не более -атмосферное давление кПа | от -20 до +60 90 от 84 до 106,7 |
наносится на переднюю панель тестера MD8475A в виде наклейки и на титульный лист технической документации типографским способом.
Комплектность тестеров MD8475A приведена в таблице 5.
Таблица 5 - Комплектность тестеров MD8475A
| Обозначение | Наименование | Количество | Примечание |
| MD8475A | Тестер протоколов сигнализации | 1 шт. | - |
| - | Шнур сетевого питания | 1 шт. | - |
| - | Руководство по эксплуатации | 1 шт. | - |
| Обозначение | Наименование | Количество | Примечание |
| MX847500A | Программная платформа | 1 шт. | - |
| MX847501A | Управляющее программное обеспечение | 1 шт. | - |
| J1440A | Кабель LAN | 1 шт. | Длина 3 м |
| Z0541A | Манипулятор мышь USB | 1 шт. | - |
| Z0975A | Клавиатура USB | 1 шт. | - |
| A0058A | Телефонная трубка | 1 шт. | - |
| МП 651-17-017 | Методика поверки | 1 шт. | - |
| Специализированное измерительное ПО для соответствующих стандартов и технологий мобильной связи | По заказу |
осуществляется по документу МП 651-17-017 «Инструкция. Тестеры протоколов сигнализации MD8475A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.06.2017 г.
Основные средства поверки:
- частотомер Agilent 53230A (регистрационный номер 51077-12 в Федеральном информационном фонде);
- стандарт частоты рубидиевый FS725 (регистрационный номер 31222-06 в Федеральном информационном фонде);
- преобразователь измерительный NRP-Z91 (регистрационный номер 37008-08 в Федеральном информационном фонде);
- измеритель комплексный коэффициентов передачи и отражения ОБЗОР-304 (регистрационный номер 37556-08 в Федеральном информационном фонде);
- анализатор сигналов в реальном масштабе времени R&S FSVR13 (регистрационный номер 48760-11 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров MD8475A с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы изготовителя
