| Номер в госреестре | 70034-17 |
| Наименование СИ | Установки аэродинамические измерительные |
| Обозначение типа СИ | ЭМС 0,05/60-240 |
| Изготовитель | Общество с ограниченной ответственностью "Глобал Строй" (ООО "Глобал Строй"), Московская область, г. Жуковский |
| Год регистрации | 2017 |
| Срок свидетельства | 26.12.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка аэродинамическая измерительная ЭМС 0,05/60-240 (далее - установка) предназначена для измерений скорости воздушного потока при исследованиях, поверках и калибровках анемометров, приемников давления и других средств измерений скорости воздушного потока.
Принцип действия установки основан на создании равномерного воздушного потока, сформированного с помощью элементов аэродинамического контура, и на расчете скорости воздушного потока по измеренным значениям скоростного напора с учетом плотности воздуха.
Установка состоит из аэродинамического контура, выполненного по схеме прямоточной аэродинамической трубы; силовой установки, построенной на базе радиального вентилятора с частотно регулируемым электроприводом; системы измерений параметров потока на основе пневмометрического метода. Высокое качество воздушного потока обеспечивается элементами аэродинамического контура: входной коллектор, обеспечивающий плавный вход воздуха в контур; форкамера с хонейкомбом для устранения вихревых неоднородностей и создания равномерно турбулентной структуры потока; сопло с высокой степенью поджатия, обеспечивающее необходимую равномерность ядра потока; рабочая часть, оборудованная для размещения испытуемых средств измерений; диффузор с углом раскрытия, обеспечивающим безотрывное течение при торможении потока на входе в вентилятор. Для создания скоростей менее 1 м/с предусмотрена установка на входе в вентилятор дросселирующей вставки с сетками. На выходе вентилятора установлен еще один диффузор для уменьшения скорости и пульсаций воздуха, выбрасываемого в помещение, которое выполняет функцию обратного канала аэродинамической установки. Конструкция пневмометрической системы обеспечивает независимые измерения полного давления в форкамере, статического давления в рабочей части, их разности, а также температуры, влажности воздуха в форкамере и атмосферного давления в помещении установки. Алгоритм программного обеспечения позволяет получить оценку погрешности каждого измерения скорости для оперативного метрологического контроля.

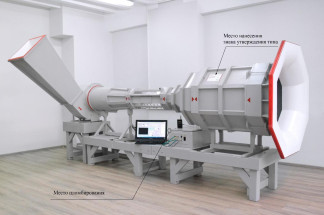

Общий вид установки и место пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид установки аэродинамической измерительной ЭМС 0,05/60-240
Программное обеспечение предназначено для сбора и обработки информации со всех измерительных каналов, расчета скорости воздушного потока и оценки ее погрешности. По результатам испытаний программное обеспечение формирует протокол испытаний.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FlowM |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО: -CRC32 | 38BBA3BB |
| -MD5 | 482AA7422152CAE7D4BFD9E6B901E938 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,05 до 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,005+0,005V), где V - измеренная скорость воздушного потока |
| Наименование характеристики | Значение |
| Сечение рабочей части: восьмиугольник с диаметром вписанной окружности, мм | 240 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 38о+3к -57 50±1 |
| Потребляемая мощность, кВт, не более | 5,5 |
| Г абаритные размеры, мм | 4230x1920x2200 |
| Масса, кг | 320 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Средний срок службы, лет | 10 |
наносится на наклейку, расположенную на стенке форкамеры установки, и на титульный лист руководства по эксплуатации и формуляра методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка аэродинамическая измерительная | ЭМС 0,05/60-240 | 1 шт. |
| Ведомость эксплуатационной документации | ГСУА 1651.00.00 ВЭ | 1 экз. |
| Формуляр | ГСУА 1651.00.00 ФО | 1 экз. |
| Руководство по эксплуатации | ГСУА 1651.00.00 РЭ | 1 экз. |
| Методика поверки | МП 4.29.001-2017 | 1 экз. |
осуществляется по документу МП 4.29.001-2017 «Установка аэродинамическая измерительная ЭМС 0,05/60-240. Методика поверки», утвержденному ФГУП «ЦАГИ» 18.10.2017 г.
Основные средства поверки:
• вторичный эталон по ГОСТ Р 8.886-2015 (эталонный приемник воздушного давления комбинированный типа ПД-53 № 61 из состава вторичного эталона единицы скорости воздушного потока «ЭМС 0,05/100»);
• линейка металлическая с пределом измерений не менее 500 мм по ГОСТ 427-75. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке аэродинамической измерительной ЭМС 0,05/60-240
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
МИ 2000-89 ГСИ. Трубы аэродинамические малых дозвуковых скоростей. Методика метрологической аттестации
| Зарегистрировано поверок | 39 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
