| Номер в госреестре | 70001-17 |
| Наименование СИ | Измерители давления цифровые |
| Обозначение типа СИ | ИДЦ |
| Изготовитель | АО "Ульяновское КБ приборостроения" (УКБП), г.Ульяновск |
| Год регистрации | 2017 |
| Срок свидетельства | 26.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители давления цифровые ИДЦ (далее - измерители) предназначены для измерения абсолютного давления, барометрической высоты, приборной скорости и числа Маха М.
Принцип действия измерителей основан на измерении периода длительности импульсов датчиков давления, от изменения давления, на входе датчиков давления.
Измерители состоят из следующих составных частей:
- блок измерений БИ-ИДЦ;
- пневмоблок ПБ-ИДЦ.
Измерители обеспечивают измерение основных и дополнительных параметров:
Основные параметры:
по каналу абсолютного давления (Рс):
- давление в единицах: гПа, мм рт.ст., мм вод. ст., кгс/см2; по каналу абсолютного давления (Рп):
- давление в единицах: гПа, мм рт.ст., мм вод.ст., кгс/см2.
Дополнительные параметры:
- барометрическая высота Н, как функция абсолютного давления (Н = f (Рс)), в единицах: м, фут.
- приборная скорость (Упр = f (Рд));
- число Маха М (М = f (Рд/Рс).

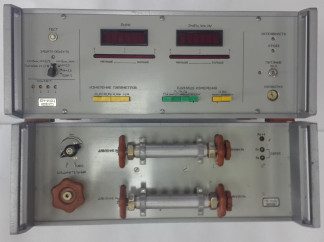

Общий вид измерителей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
отсутствует.
Основные и дополнительные метрологические и технические характеристики измерителей приведены в таблицах 1, 2, 3.
Таблица 1 - Метрологические характеристики измерителей, диапазоны и допуски измерений основных параметров
| Параметр | Диапазон измерения давлений, гПа (мм рт.ст.) | Пределы допускаемой абсолютной основной погрешности давления, гПа (мм рт. ст.) | Пределы допускаемой абсолютной дополнительной погрешности давления, при отклонении от нормальных условий гПа (мм рт. ст.) | |
| Абсолютное давление «Рс» | от 6,67 до 399,97 (от 5 до 300) | ± 0,27 (± 0,21) | ± 0,53 (± 0,40) | ± 0,53 (± 0,40) |
| от 399,97 до 1333,22 (от 300 до 1000) | ± 0,37 (± 0,28) | ± 0,53 (± 0,40) | ± 0,53 (± 0,40) | |
| от 6,67 до 399,97 (от 5 до 300) | ± 0,27 (± 0,21) | ± 0,53 (± 0,40) | ± 0,53 (± 0,40) | |
| Абсолютное | от 399,97 до | ± 0,37 | ± 0,53 | ± 0,53 |
| давление «Рп» | 1333,22 (от 300 до 1000) | (± 0,28) | (± 0,40) | (± 0,40) |
| от 1333,22 до 2799 | ± 0,73 | ± 0,94 | ± 0,94 | |
| (от 1000 до 2100) | (± 0,55) | (± 0,71) | (± 0,71) |
Таблица 2 - Метрологические характеристики измерителей, диапазоны и допуски измерений дополнительных параметров_
| Наименование характеристики | Значение |
| Барометрическая высота, Н: | |
| м | от -500 до +32000 |
| фут | от -1640 до +105000 |
| Приборная скорость, Упр: | |
| км/ч | от 50 до 1700 |
| миля/ч | от 27 до 920 |
| Число Маха, М | от 0,2 до 3,0 |
Таблица 3 - Основные технические характеристики измерителей
| Электрическое питание измерителя: - напряжение постоянного тока, В - напряжение переменного тока, В - частота, Гц Потребляемая мощность, не более: - по цепи питания постоянным током напряжением 27 В, Вт - по цепи питания переменным током напряжением 115 В, частота 400 Гц, В-А | от 24,0 до 29,4 от 108 до 119 от 380 до 420 220 40 |
| Габаритные размеры блока измерений | |
| БИ-ИДЦ и пневмоблока ПБ-ИДЦ | 430 х 480 х 188 |
| (длина-ширина-высота), мм | |
| Масса измерителя (без монтажных деталей) не бо | |
| лее, кг | 31 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от - 30 до + 50 |
| - нормальные условия измерений, °С | от + 15 до + 25 |
| - относительная влажность окружающего воздуха | |
| при температуре + 25 °С, % | до 98 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 20 000 |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Измеритель давления цифровой ИДЦ в соста | ||
| ве: | ||
| - блок измерений | БИ-ИДЦ | 1 |
| - пневмоблок | ПБ-ИДЦ | 1 |
| - жгут | Ш1 | 1 |
| - жгут №2 | ТТТ2 | 1 |
| - жгут №3 | Ш4 | 1 |
| - шланг 4х4, L = 0,5 м | 1 | |
| - вставка плавкая | ВП1-1 5,0 А | 5 |
| - вставка плавкая | ВП1-1 2,0 А | 20 |
| - паспорт ИДЦ | 6Х2.768.077 ПС | 1 |
| - руководство по эксплуатации | 6Х2.768.077 РЭ | 1 |
| - методика поверки | №120-20-051-2017 | 1 |
осуществляется по документу №120-20-051-2017 МП «ГСИ. Измерители давления цифровые ИДЦ. Методика поверки», утвержденному ФБУ «Ульяновский ЦСМ» 17 марта 2017 г. Основные средства поверки:
- манометр абсолютного давления типа МПА-15 (Госреестр № 4222-74);
- секундомер СОСпр-2б-2 (Госреестр №2231-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт измерителя.
приведены в эксплуатационном документе.
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-106 Па
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 6Х2.768.077-2001 Измеритель давления цифровой ИДЦ. Технические условия
