| Номер в госреестре | 69893-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей без понтона. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-1000 (№№ 1, 2) расположены на Сокурской нефтебазе, Новосибирская обл., Мошковский район, с. Сокур.

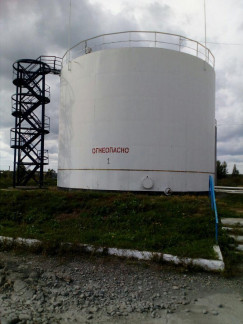

Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000 представлен на рисунке 1.
отсутствует.
Т а б л и ц а 1
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Т а б л и ц а 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-1000 | 2 шт. |
| Паспорт | 2 экз. |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ТС30/5 (регистрационный номер 22003-07), диапазон измерений от 0 до 30 м;
- рулетка измерительная металлическая Р20У2К (регистрационный номер 51171-12);
- толщиномер ультразвуковой ТТ-100 (регистрационный номер 19411-00), диапазон измерений от 1,2 до 225,0 мм;
- нивелир электронный SDL30 (регистрационный номер 51740-12), диапазон измерения превышений от 0 до 4 м;
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 150 мм;
- штангенциркуль ТТТЦ-ТТ (регистрационный номер 22088-07), диапазон измерений от 0 до 250 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Газпромнефть-Терминал»
