Наборы рабочих эталонов индуктивности и добротности 1-го разряда LQ-2408, 69615-17

Наименование характеристики

Значение

1

2

Номинальные значения индуктивности

см. таблицу 2

Частоты аттестации

см. таблицу 2

Пределы допускаемой основной относительной погрешности действительных значений индуктивности эталонов Sl, %

см. таблицу 3

Пределы допускаемой основной относительной погрешности действительных значений добротности эталонов Sq, %

±0,04 (1+Qx)*, при L > 1 Гн; ±(1+ 0,01 Q^)*, при L < 1 Гн

Пределы допускаемой дополнительной погрешности индуктивности и добротности эталонов от изменения температуры окружающей среды в диапазоне рабочих температур на 1 оС

см. таблицу 4

1

2

Нормальные условия применения:

о/~'

-    температура окружающего воздуха, С

-    относительная влажность, %

-    атмосферное давление, кПа

от 19 до 21 от 30 до 80 от 84 до 106

* где Qx - измеренное значение добротности эталонов.

Модификация

эталона

Номинальное

значение

индуктивности

Частота аттестации, кГц

0,100

0,120

1,0

10

30

100

300

1000

LQ-2408-3

10000Гн

L; Q

L; Q

-

-

-

-

-

-

LQ-2408-3

1000 Гн

L; Q

L; Q

-

-

-

-

-

-

LQ-2408-3

100 Гн

L; Q

L; Q

L; Q

-

-

-

-

-

LQ-2408-3

10 Гн

L; Q

L; Q

L; Q

L; Q

-

-

-

-

LQ-2408-3

1 Гн

-

-

L; Q

L; Q

-

-

-

-

LQ-2408-2

100 мГн

-

-

L

L; Q

L; Q

-

-

-

LQ-2408-2

50 мГн

-

-

L

L; Q

L; Q

-

-

-

LQ-2408-2

10 мГн

-

-

L

L; Q

L; Q

L; Q

-

-

LQ-2408-2

5 мГн

-

-

L

L; Q

L; Q

L; Q

-

-

LQ-2408-2

1 мГн

-

-

L

L; Q

L; Q

L; Q

L; Q

-

LQ-2408-2

500 мкГн

-

-

L

L

L; Q

L; Q

L; Q

-

LQ-2408-2

100 мкГн

-

-

L

L

L

L; Q

L; Q

L; Q

LQ-2408-2

50 мкГн

-

-

-

L

L

L

L

L

LQ-2408-2

10 мкГн

-

-

-

L

L

L

L

L

LQ-2408-2

5 мкГн

-

-

-

L

L

L

L

L

LQ-2408-2

1 мкГн

-

-

-

L

L

L

L

L

Номинальное

Пределы допускаемой основной относительной погрешности, ±5L,

значение

%

, при частотах, кГц

индуктивности

0,100

0,120

1,0

10

30

100

300

1000

1

2

3

4

5

6

7

8

9

10000Гн

0,1

0,1

-

-

-

-

-

-

1000 Гн

0,03

0,03

-

-

-

-

-

-

100 Гн

0,03

0,03

0,03

-

-

-

-

-

10 Гн

0,03

0,03

0,03

0,06

-

-

-

-

1 Гн

-

-

0,03

0,06

-

-

-

-

100 мГн

-

-

0,03

0,06

0,06

-

-

-

50 мГн

-

-

0,03

0,06

0,06

-

-

-

10 мГн

-

-

0,03

0,06

0,06

0,1

-

-

5 мГн

-

-

0,03

0,06

0,1

0,1

-

-

1 мГн

-

-

0,03

0,06

0,1

0,1

0,1

-

500 мкГн

-

-

0,03

0,06

0,1

0,1

0,1

-

100 мкГн

-

-

0,03

0,06

0,1

0,1

0,1

0,1

50мкГн

-

-

-

0,2

0,2

0,2

0,2

0,2

10мкГн

-

-

-

0,2

0,2

0,2

0,2

0,2

1

2

3

4

5

6

7

8

9

5 мкГн

-

-

-

0,5

0,2

0,2

0,2

0,2

1мкГн

-

-

-

0,5

0,2

0,2

0,2

0,2

Номинальное значение индуктивности мер

Пределы допускаемой дополнительной погрешности

на 1 оС, %

L

Q

от 1 до 10000 Гн

0,01

0,01

от 1 мкГн до 1 Гн

0,01

0,5

Наименование характеристики

Значение

Габаритные размеры укладочного ящика, мм, не более

- высота

270

- ширина

450

- длина

550

Диаметр эталонов LQ-2408-2, мм, не более

85

Диаметр эталонов LQ-2408-3, мм, не более

120

Высота эталонов мм, не более

145

Масса набора эталонов в укладочном ящике, кг, не более

11

Масса эталона LQ-2408-3, кг, не более

1

Условия эксплуатации:

- температура окружающего воздуха, оС

от 15 до 25

- относительная влажность, % , не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет, не менее

20

Средняя наработка на отказ, ч

5000

Наименование

Обозначение

Количество

1

2

3

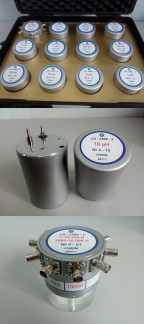

Рабочие эталоны индуктивности и добротности LQ-2408-2

1 мкГн

1 шт.

-

5 мкГн

1 шт.

-

10 мкГн

1 шт.

-

50 мкГн

1 шт.

-

100 мкГн

1 шт.

-

500 мкГн

1 шт.

-

1мГн

1 шт.

-

5 мГн

1 шт.

-

10 мГн

1 шт.

-

50 мГн

1 шт.

-

100 мГн

1 шт.

1

2

3

Многозначный рабочий эталон индуктивности и добротности LQ-2408-3

1-10-100-1000-10000 Гн

1 шт.

Ящик укладочный

-

1 шт.

Руководство по эксплуатации

СНИИМ.3-2408-17 РЭ

1 экз.

Наименование

Обозначение

Количество

Многозначный рабочий эталон индуктивности и добротности LQ-2408-3

1-10-100-1000-10000 Гн

1 шт.

Ящик укладочный

-

1 шт.

Руководство по эксплуатации

СНИИМ.3-2408-17РЭ

1 экз.

Наименование

Метрологические

характеристики

1 Вторичный эталон единицы индуктивности по ГОСТ Р 8.732-2011.

L= от 1 мкГн до 1 Гн;

5 = от ±0,005 до ±0,25 %; f = от 0,1 до 100 кГц

2 Мост переменного тока Р5083. Регистрационный №10321-85.

L= от 1 мкГн до 104 Гн;

С = от 10-12 до 10-6 Ф;

5l,c* = от ±0,005 до ±0,1 %; f = от 0,1 до 100 кГц

3 Рабочий эталон единицы электрической емкости 1 разряда по ГОСТ 8.371-80.

С = от 10-12 до 10-6 Ф;

5C = от ±0,01 до ±0,2 %; f = от 0,1 до 100 кГц

4 Вторичный рабочий эталон единицы электрической добротности по ГОСТ Р 8.868-2014

f = от 10 до 1000 кГц;

Q = от 15 до 250;

5 = ±[(от 0,03 до 0,2)+0,002Q]%

5 Мультиметр 3458А ф. "Keysight Technologies Microwave Products (M) Sdn.Bhd.". Регистрационный №25900-03.

В режиме измерения сопротивления:

R = от 10 Ом до 1 ГОм; 5r = от ±0,001 до ±0,5 %

6 Анализатор импеданса прецизионный серии WK6500 ф. Wayne Kerr Electronics Ltd. Регистрационный №60119-15.

R = от 10-5 до 2-109 Ом; С = от 10--1150 до 1 Ф; 3 L = от 10-10 до 2-103 Гн; 5r,c,l = ±0,05 %; f = от 20 Гц до 30 МГц

7 Термометр TESTO 110. Регистрационный №38574-13.

Т= от минус 50 до 150 оС; 5 = ±0,2 оС

8 Климатическая камера «Тепло-Холод» БСК-60/100-65КТХ

Т= от минус 60 до 100 оС; ДТ= ±0,5 оС

* Реализуется в режиме калибровки
