| Номер в госреестре | 69414-17 |
| Наименование СИ | Станции дозирующие автоматические |
| Обозначение типа СИ | Microlab STARlet |
| Изготовитель | "Hamilton Bonaduz AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции дозирующие автоматические Microlab STARlet (далее по тексту - станции) предназначены для измерений объема дозирования жидкостей при проведении количественного анализа в клинико-диагностических лабораториях.
Принцип работы станций основан на создании переменного вакуума в микронасосах, в результате чего в наконечники всасывается или сливается из них дозируемая жидкость.
Станции обеспечивают перенос жидкостей, используя 8-канальные (4-канальные) микронасосы и одноразовые пластиковые наконечники.
Станция состоит из следующих основных компонентов:
- дозирующий манипулятор;
- платформа;
- передняя крышка (рама и окошко);
- дозирующий канал (или дозирующее устройство);
- загружаемый лоток;
- штатив для пробирок и микропланшет;
- электропривод устройства автоматической загрузки;
- станция сброса отходов.
Защита от несанкционированной модификации обеспечивается конструкцией станции.

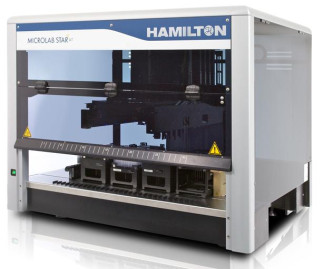

Общий внешний вид станции показан на рисунке 1.
Программное обеспечение предназначено для управления станцией, обеспечения функционирования интерфейса, обработки информации, полученной в процессе проведения измерений, хранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения станций указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | Venus Three |
| Номер версии (идентификационный номер) ПО | 4.х.* |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
*- где 4 - версия метрологически значимой части ПО; х - версия сборки ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - метрологические характеристики_
| Наименование параметра | Значение | |
| Диапазон измерений дозируемого объема, мкл | от 2,0 до 1000 | |
| Объем, | ||
| Пределы допускаемой | мкл | |
| относительной погрешности | 1000 | ±1,0 |
| измерений дозируемого объема, % | 500 20 | ±1,0 ±1,5 |
| Объем, | ||
| Предел относительного среднего | мкл | |
| квадратического отклонения | 1000 | 1,5 |
| измерений дозируемого объема, % | 500 | 1,5 |
| 20 | 2,5 | |
Таблица 3 - технические характеристики
| Наименование параметра | Значение | |
| Количество каналов, шт | 4 | 8 |
| Г абаритные размеры (ДхШ*В), мм | 1450х903х1006 | |
| Масса, кг, не более | 150 | |
| Потребляемая мощность, В-А | 600 | 1000 |
| Напряжение питанием переменного тока, В | 115 | 230 |
| При частоте, Гц (%) | 50/60 (±5) | 50/60 (±5) |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +15 до +35 | |
| - относительная влажность воздуха, % | от 30 до 85 | |
| - атмосферное давление, кПа, не менее | 79,5 | |
указана в таблице 4.
Таблица 4
| Наименование | Количество |
| Базовый блок прибора с автоматической загрузкой образцов | 1 штука |
| Руководство пользователя на компакт-диске | 1 штука |
| Программное обеспечение Venus Three на компакт-диске | 1 штука |
| Руководство пользователя по станции слива отработанной жидкости на компакт-диске | 1 штука |
| Сертификат качества производителя | 1 штука |
| Квалификация установки | 1 штука |
| Руководство по распаковке на компакт-диске | 1 штука |
| У паковочный лист | 1 штука |
| Станция для слива отработанной жидкости | 1 штука |
| Устройство переноса микропланшет Coregrip 1000 мк для модуля сброса отходов | 1 штука |
| Комплекты из 3 штативов на 32 пробирки, объем 3 мл, 5 мл, 8 мл | 3 штуки |
| Многофункциональная платформа MULTIFLEX CARRIER | 1 штука |
| Модуль MultiFlex для штативов с наконечниками | 1 штука |
| Модуль Multiflex для глубоколуночного планшета DWP на стойке | 2 штуки |
| Контейнеры для биологических отходов, объемом 34 л | 25 штук |
| Вставки на 32 пробирки SMPCAR32INSERT, объемом 1,5 мл, 2,0 мл в упаковке | 3 упаковки |
| 8 дозирующих каналов объемом 1000 мкл, для роботизированного манипулятора | 1 комплект |
| Роботизированный манипулятор | 1 штука |
| Платформа для штативов термо-шейкера | 1 штука |
| Термо-шейкер с орбитой вращения 3 мм | 1 штука |
| Руководство по эксплуатации | 1 экземпляр |
| Методика поверки № МП 036.Д4-17 | 1 экземпляр |
осуществляется по документу МП 036.Д4-17 "ГСИ. Станции дозирующие автоматические Microlab STARlet. Методика поверки", утвержденному ФГУП "ВНИИОФИ" 20.07.2017 г. Основные средства поверки:
- весы аналитические лабораторные (класс точности 1 по ГОСТ Р 53228-2008). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Лист № 4 Всего листов 4
ГОСТ 28311-89 Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний.
ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинское. Общие технические условия.
Техническая документация фирмы HAMILTON BONADUZ AG (ГАМИЛЬТОН БОНАДУЦ АГ), Швейцария
