| Номер в госреестре | 69404-17 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | СКЗП-МЕ |
| Изготовитель | ООО "ОрТеплоСервис", г. Оренбург |
| Год регистрации | 2017 |
| Срок свидетельства | 23.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности СКЗП-МЕ (далее - сигнализаторы) предназначены для измерений и непрерывного автоматического контроля превышения содержания горючих газов в воздухе жилых, бытовых, административных, общественных и производственных помещений свыше установленных порогов с выдачей световой и звуковой сигнализации.

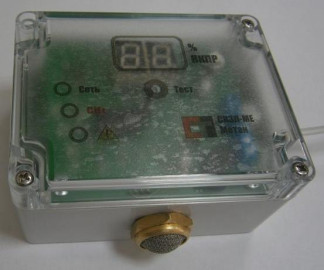

Сигнализаторы загазованности СКЗП-МЕ являются стационарными одноканальными приборами непрерывного действия. Способ отбора проб - диффузионный. Анализируемый воздух поступает к сенсору через отверстия в корпусе. Общий вид сигнализаторов представлен на рис. 1
Сигнализаторы загазованности СКЗП-МЕ имеют три исполнения:
- СКЗП-МЕ-1 - с релейным выходом;
- СКЗП-МЕ-2 - с узлом управления импульсным электромагнитным клапаном;
- СКЗП-МЕ-З - без узла управления клапаном, с интерфейсом 4 -20 мА, с цифровой индикацией НКПР.
Обозначение сигнализатора загазованности СКЗП-МЕ-1,3 означает сигнализатор загазованности с релейным выходом, интерфейсом 4 -20 мА и с цифровой индикацией НКПР.
Конструктивно сигнализаторы выполнены в едином пластмассовом корпусе, внутри которого расположены электронный блок и устройство сигнализации. На передней панели корпуса расположены три светодиода: светодиод зеленого цвета сигнализирует о включении в сеть, светодиод красного цвета - о превышении порогового значения концентрации загазованности, светодиод желтого цвета - об отказе.
Принцип действия сигнализаторов - полупроводниковый, основанный на изменении сопротивления полупроводникового чувствительного элемента в зависимости от содержания контролируемого компонента в окружающем воздухе. Выходной сигнал подается на усилитель тока и далее на компаратор, где сравнивается с опорным сигналом, соответствующим порогу срабатывания. При превышении уровня выходного сигнала уровня опорного сигнала компаратор выдает сигнал на срабатывание сигнализации.
Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено.
а) б) в)
Сигнализаторы оснащены токовым выходом для управления внешними устройствами (отсечным клапаном). При срабатывании сигнализации одновременно через токовый выход подается сигнал для переключения клапана.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СН42016-У1 02 |
| Номер версии (идентификационный номер ПО) | не ниже 1.02 |
| Цифровой идентификатор ПО: | 0x55a50eb4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Защита программного обеспечения осуществляется аппаратно-программными средствами микроконтроллера. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014: высокий.
Таблица 2
| Наименование параметра | Значение |
| Порог срабатывания сигнализации, % НКПР (по метану СН4) | 10 |
| Пределы допускаемой абсолютной погрешности, % НКПР | ±5 |
| Время срабатывания сигнализации, с, не более | 15 |
| Время выхода на режим, мин, не более | 3 |
| Потребляемая мощность, В • А, не более | 10 |
| Г абаритные размеры, мм, не более | |
| - длина | 130 |
| - ширина | 130 |
| - высота | 50 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: | |
| о/'ч - температура окружающего воздуха, С | от 0 до +45 |
| - атмосферное давление, кПа | от 84 до 107 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50 |
наносится на лицевую поверхность корпуса сигнализаторов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество |
| Сигнализатор загазованности СКЗП-МЕ | 1 шт. |
| Паспорт. Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 205-17-2017 | 1 экз. |
| Клапан электромагнитный газовый | по заказу |
| Насадка | по заказу |
осуществляется по документу МП 205-17-2017 «Сигнализаторы загазованности СКЗП-МЕ. Методика поверки», утверждённому ФГУП «ВНИИМС» « 27 » июля 2017 г.
Основные средства поверки:
- генератор газовых смесей ГГС-03-03 (регистрационный номер № 62151-15);
- стандартные образцы - газовые смеси состава метан - воздух ГСО № 10532-2014. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационным докуметам.
ГОСТ 8.578-2014. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ Р 50194-1-2012. Сигнализаторы горючих газов для жилых помещений. Часть 1. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 52084-2003. Приборы электрические бытовые. Общие технические условия ГОСТ 30805.14.1-2013 Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ТУ 4215-007-68240342-2015 «Сигнализаторы загазованности СКЗП-МЕ. Технические условия»
