| Номер в госреестре | 69188-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-400, РВС-2000 |
| Изготовитель | ООО "Уренгойская нефтегазовая компания", г.Новый Уренгой |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-400, РВС-2000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные,
3 3
номинальной вместимостью 400 м , 2000 м .
Принцип действия резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-400, РВС-2000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Цилиндрическая стенка резервуара включает в себя:
- пять цельносварных поясов полистовой сборки (РВС-400);
- восемь цельносварных поясов полистовой сборки (РВС-2000).
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары РВС-400 (№№ 2.3, 2.5, 2.б), РВС-2000 (№№ 2.8, 2.9, 7) расположены на площадке производственной базы ООО «Уренгойская нефтегазовая компания», Ямало-Ненецкий автономный округ, г. Новый Уренгой, п. Коротчаево.

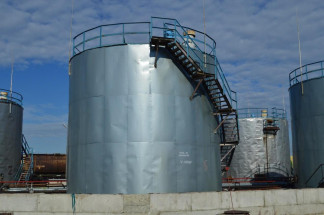

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-400, РВС-2000 представлен на рисунках: 1, 2.
Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-400, РВС-2000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-400 | РВС-2000 | |
| Заводские номера резервуаров | ||
| 2.3 2.5 2.6 | 2.8 2.9 7 | |
| Номинальная вместимость, м3 | 400 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | |
| Наименование характеристики | Значение | |
| РВС-400 | РВС-2000 | |
| Заводские номера резервуаров | ||
| 2.3 2.5 2.6 | 2.8 2.9 7 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС | -50 до +50 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-400 | 3 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-400 | 3 экз. |
| Г радуировочная таблица | 3 экз. | |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-2000 | 3 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-2000 | 3 экз. |
| Г радуировочная таблица | 3 экз. | |
| Методика поверки | МП 0603-7-2017 | 1 экз. |
осуществляется по документу МП 0603-7-2017 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-400, РВС-2000. Методика поверки», утвержденному ФГУП ВНИИР 09 июня 2017 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г по ГОСТ 7502-98, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
-тахеометр электронный Nikon NPR-332 (регистрационный номер 39639-08). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
