| Номер в госреестре | 69187-17 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | ООО "Уренгойская нефтегазовая компания", г.Новый Уренгой |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м .
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией и двух днищ.
Резервуары установлены на двух седловых опорах.
Резервуары стальные горизонтальные цилиндрические РГС-50 (№№ 1А, 1, 2) расположены на площадке производственной базы ООО «Уренгойская нефтегазовая компания», Ямало-Ненецкий автономный округ, г. Новый Уренгой, п. Коротчаево.

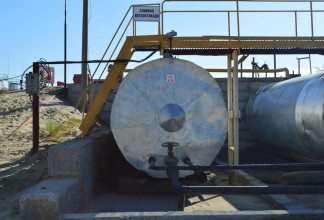

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-50 | |||
| Заводские номера резервуаров | |||
| 1А | 1 | 2 | |
| Номинальная вместимость, м3 | 50 | ||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | ||
Таблица 2 - Технические характеристики
| Значение | |
| Наименование характеристики | РГС-50 |
| Заводские номера резервуаров | |
| 1А 1 2 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-50 | 3 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-50 | 3 экз. |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98, Р30Н2Г с верхним пределом измерений 30 м по ГОСТ 7502-98 (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 15.06.2025 |
