| Номер в госреестре | 69169-17 |
| Наименование СИ | Счетчики ультразвуковые |
| Обозначение типа СИ | Altosonic V |
| Изготовитель | "Krohne Altometer", Нидерланды |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Счетчики ультразвуковые «Altosonic V» (далее - СИ) предназначены для измерений объема жидкостей в напорных трубопроводах.
Принцип действия СИ основан на методе измерений разности времени прохождения ультразвукого сигнала в измеряемой среде от одного датчика к другому по направлению движения среде и обратно, против направления движения.
Измерительный участок представляет собой конфузор с десятью ультразвуковыми датчиками, которые образуют пять акустических каналов.
Конфузор предназначен для стабилизации реального профиля потока и исключения влияния шероховатости входных участков трубопровода.
Первичный преобразователь снабжен присоединительными отверстиями для установки преобразователей давления и температуры измеряемой среды. Преобразователи давления и температуры устанавливаются на выходе первичного преобразователя.
Принцип действия первичного преобразователя основан на преобразовании зондирующего электрического импульса, поступающего на один из датчиков акустического канала, в ультразвуковой импульс, который распространяется в измеряемой среде до второго датчика, воздействуя на него и вызывая на его выходе электрический импульс. После этого на второй датчик воздействует зондирующий электрический импульс, и процесс протекает аналогично вышеописанному. Интервал времени, необходимый для прохождения ультразвуковых импульсов в измеряемой среде от первого датчика ко второму и от второго датчика к первому, измеряется с установленной точностью. Интервалы времени зависят от скорости и направления потока измеряемой среде. Средняя скорость потока, проходящего через поперечное сечение первичного преобразователя, определяется скоростями прохождения ультразвукого импульса в каждом из пяти акустических каналов методом интегрирования. Геометрия первичного преобразователя, конструкция и размещение датчиков рассчитаны с учетом изменения профиля потока.
Вторичный преобразователь формирует зондирующие электрические импульсы и обрабатывает приемный сигнал с датчиков первичного преобразователя, преобразовывает интервалы времени прохождения ультразвуковых импульсов в акустических каналах в значения скоростей, расхода, объема измеряемой среды, выраженные в виде импульсных и аналоговых сигналов на соответствующих выходах СИ.
СИ в количестве пяти штук установлены на измерительных линиях в системе измерений количества и показателей качества нефти № 142 АО «Транснефть - Верхняя Волга».

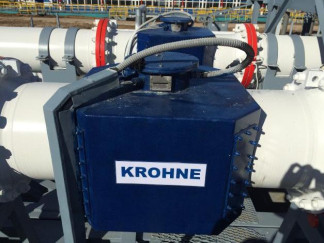

Общий вид СИ представлен на рисунках (1 - 5).
Пломбировка от несанкциоированного доступа к СИ осуществляется в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».
Первичный и вторичный преобразователи СИ имеют программное обеспечение (ПО), связанное с компьютером. ПО СИ недоступно для пользователя. Наименование ПО и идентификационные данные указаны в таблице 1.
ПО СИ имеет средний уровень защиты в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 03.00.50.11 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| У словный диаметр, мм | 400 |
| Максимальное значение диапазона измерений, м /ч | 3050 |
| Минимальное значение диапазона измерений, м3/ч: - для СИ с зав. №№, 230061/1001, 230061/1002, 110743; - для СИ с зав. №№ 990286, 998120 | 1200 1500 |
| Минимальный измеряемый объем, м | 20 |
| Цена деления шкалы индикации объема, м3 | 0,01 |
| Монтажная длина СИ, мм | 1300 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,15 |
| Параметры измеряемой среды: | |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Температура измеряемой среды, °С | от 0 до +50 |
| Вязкость измеряемой среды, сСт | от 1 до 50 |
| Давление в трубопроводе, МПа, не более | 1,6 |
| Плотность измеряемой среды, кг/м3 | от 800 до 970 |
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Климатические условия эксплуатации СИ: | |
| Класс защиты: - первичного преобразователя | IP67 |
| - вторичного преобразователя | IP57 |
| - компьютера | IP67 |
| Взрывозащита: - первичного преобразователя | 1ExibIICT6 |
| - вторичного преобразователя | 1ExidibIIBT4 |
| Температура окружающего воздуха для вторичного преобразователя, °С | от -50 до +55 |
| Температура окружающего воздуха для компьютера, °С | от +5 до +55 |
| Температура окружающего воздуха для первичного преобразователя, °С | от -50 до +55 |
| Г абаритные размеры и масса СИ: | |
| Габаритные размеры, мм, не более: - вторичного преобразователя | 430x290x330 |
| - компьютера | 482x343x266 |
| Масса, кг, не более: - первичного преобразователя | 85 |
| - вторичного преобразователя | 42 |
| - компьютера | 14 |
| Параметры электропитания: | |
| Электропитание вторичного преобразователя и компьютера: - напряжение переменного тока, В | 230+322 |
| - частота, Гц | от 47 до 63 |
| Потребляемая мощность, В-А, не более: - вторичным преобразователем | 50 |
| - компьютером | 200 |
наносится на титульный лист эксплуатационной документации СИ типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность СИ
| Наименование | Обозначение | Количество |
| Счетчики ультразвуковые «Altosonic V» | Заводские №№ 990286, 998120, 230061/1001, 110743, 230061/1002, | 5 шт. |
| Инструкция по эксплуатации | - | 5 экз. |
| «Рекомендация. Государственная система обеспечения единства измерений. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации». | МИ 3265-2010 | 1 экз. |
осуществляется по документу МИ 3265-2010 «Рекомендация. Государственная система обеспечения единства измерений. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации».
Основное средство поверки:
3
рабочий эталон 2-го разряда по ГОСТ 8.510 в диапазоне значений от 60 до 4000 м /ч, с пределами допускаемой относительной погрешности ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбы установленные на контровочной проволоке на фланцевых соединениях и датчиках. Так же знак поверки наносится на свидетельство о поверке СИ.
приведены в эксплуатационной документации на СИ.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы «KROHNE ALTOMETER»
| Зарегистрировано поверок | 48 |
| Поверителей | 2 |
| Актуальность данных | 26.11.2025 |
