| Номер в госреестре | 69121-17 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | FAM540 |
| Изготовитель | «ABB AG», Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры FAM540 (далее ротаметры) предназначены для измерений объёмного расхода различных жидкостей и газов.
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри конусной трубки, от расхода рабочей среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде конической трубки и поплавка постоянного сечения с магнитом. Магнит через коническую трубку из немагнитного материала взаимодействует с магнитом отсчетного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. По заказу ротаметры могут комплектоваться преобразователем унифицированного токового сигнала, цифровым дисплеем и устройством сигнализации о превышении установленного значения расхода. Ротаметры, комплектуемые преобразователем унифицированного токового сигнала, могут (по заказу) иметь цифровой выход (HART протокол).
Взрывобезопасные исполнения ротаметров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ротаметров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», повышенная защита вида «е», искробезопасная электрическая цепь «i», герметизация компаундом «m», защитой от воспламенения пыли «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Ротаметры выпускаются в следующих модификациях: FAM541, FAM544, FAM545, FAM546, которые отличаются диаметром условного прохода, верхним пределом измерения расхода, габаритными размерами, массой и материалом, соприкасающимся с измерительной средой.
Общий вид ротаметров представлен на рисунках 1, 2, 3, 4.

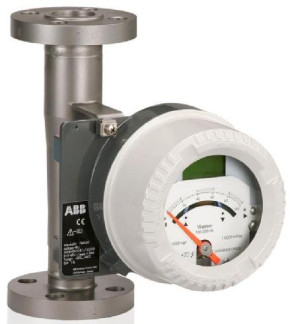

Рисунок 1 - Общий вид FAM541
Рисунок 3 - Общий вид FAM545 Рисунок 4 - Общий вид FAM546
Пломбирование ротаметров не предусмотрено.
Программное обеспечение (ПО) является встроенным и реализовано в микроконтроллере. Микроконтроллер размещен в измерительном преобразователе. ПО загружается в энергонезависимую память ротаметра на заводе-изготовителе и не может быть изменено пользователем. Пломбирование приборов не предусмотрено.
Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений -«средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | 3KXF000418U0100 |
| Номер версии ПО (идентификационный номер) | 00.00.01 |
| Цифровой идентификатор ПО | не доступен для отображения |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Таблица 2 - Метрологические характеристики ротаметров
| Наименование характеристики | Значение | |||
| Модификации ротаметра | FAM541 | FAM544 | FAM545 | FAM546 |
| Диаметр условного прохода, мм | от 15 до 100 | от 25 до 100 | от 25 до 100 | от 25 до 100 |
| Диапазон измерений объемного расхода, м3/ч: жидкости; газа (при температуре 20 °С и давлении 101,325 кПа). | от 0,028 до 120 от 0,83 до 1600,00 | от 0,028 до 120 от 2,29 до 1237,00 | от 0,270 до 27 от 8,02 до 802,40 | от 0,028 до 53 от 0,83 до 1600,00 |
| Пределы допускаемой приведенной к диапазону измерения погрешности, % | ±1,6 ±1,01) | ±1,6 ±1,01) | ±2,5 | ±1,6 ±1,01) |
| Вариация показаний, %, не более | 1,6 | 1,6 | 2,5 | 1,6 |
| Наименование характеристики | Значение | |||
| Модификации ротаметра | FAM541 | FAM544 | FAM545 | FAM546 |
| Диапазон температуры измеряемой среды, °С | от -55 до +400 | от -40 до +140 | от -20 до +125 | от -55 до +400 |
| Максимальное давление измеряемой среды, МПа | 40 | 4 | 4 | 10 |
| 1) По специальному заказу | ||||
Таблица 3 - Основные технические характеристики ротаметров
| Наименование | Значение | |||
| характеристики | ||||
| Модификации ротаметра | FAM541 | FAM544 | FAM545 | FAM546 |
| Габаритные размеры, мм, не более - высота | 278 | 270 | 375 | 290 |
| -диаметр | 241 | 213 | 226 | 226 |
| Масса, кг, не более | 36,5 | 36,5 | 19,2 | 36,5 |
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от -40 до +85 от -20 до +651) | |||
| - относительная влажность | ||||
| воздуха, без конденсата, % | от 5 до 95 | |||
| - атмосферное давление, кПа | от 90 до 110 | |||
| Напряжение питания постоянного | ||||
| тока (преобразователя унифицированного токового сигнала), В | 20±10 | |||
| Потребляемая мощность, Вт, не более | 1 | |||
| Средний срок службы, лет | 10 | |||
| Средняя наработка на отказ, ч | 80000 | |||
| 1) Для версии с ЖК индикатором | ||||
наносится на лицевую панель ротаметра методом фотопечати и на титульный лист паспорта и руководства по эксплуатации прибора типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| 1 | 2 | 3 |
| Ротаметр | Согласно заказу | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | Согласно заказу | 1 экз.* |
| Комплект монтажных частей | Согласно заказу | - |
| * Допускается прилагать 1 экз. на каждые 10 ротаметров, поставляемых в один адрес. | ||
осуществляется по документу ГОСТ 8.122-99 «Ротаметры. Методы и средства поверки».
Основное средство поверки:
Установка поверочная 2 разряда по ГОСТ 8.142-2013, диапазон воспроизведения объемного расхода воды от 0,01 до 630 м3/ч, пределы допускаемой относительной погрешности измерений ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ Р 8.618-2014 Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 8.122-99 «Ротаметры. Методы и средства поверки»
Техническая документация фирмы «ABB Automation Products GmbH», Германия
