| Номер в госреестре | 69039-17 |
| Наименование СИ | Преобразователи акустической эмиссии |
| Обозначение типа СИ | SNK-15 |
| Изготовитель | Общество с ограниченной ответственностью "Стратегия НК" (ООО "Стратегия НК"), г. Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи акустической эмиссии SNK-15 (далее по тексту - преобразователи SNK-15) предназначены для измерений амплитуды ультразвукового смещения поверхности твердых тел в диапазоне частот от 30 до 150 кГц.
Принцип действия преобразователей SNK-15 основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.
Конструктивно преобразователь SNK-15 выполнен в виде цилиндрического корпуса из нержавеющей стали, внутри которого расположен пьезокерамический чувствительный элемент. Конструкция преобразователя SNK-15 пылевлагонепроницаемая. Преобразователь оснащён разъемом SMA для подключения к нему соединительного кабеля. Соединительный кабель с одной стороны оснащается SMA вилкой (прямая или угловая, в зависимости от условий заказа) для подключения к преобразователю, с другой стороны - разъемом BNC (СР-50-74ФВ) для подключения к внешним устройствам. Органов управления, расположенных непосредственно на преобразователях SNK-15, не имеется.

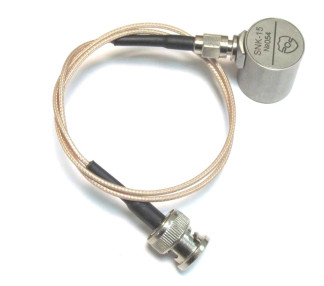

Общий вид преобразователей SNK-15 приведен на рисунках 1-3.
| Наименование характеристики | Значение характеристики |
| Коэффициент электроакустического преобразования на резонансной частоте диапазона рабочих частот Кпр при воздействии продольных волн, В/м (дБ), не менее | 200 106 (50) |
| Пределы допускаемой относительной погрешности преобразования, % | ±25 |
| Диапазон рабочих частот, кГц | от 30 до 150 |
| Неравномерность амплитудно-частотной характеристики преобразователя в диапазоне рабочих частот при воздействии продольных волн, дБ | ±10 |
| Г абаритные размеры (диаметр х высота), мм | 20х24 |
| Масса преобразователя (без кабеля), г | 35±2 |
| Рабочий диапазон температуры, °С | от -30 до +80 |
| Относительная влажность воздуха при температуре +20 °С, % | до 80 |
| Атмосферное давление, кПа | от 84 до 106 |
| Среднее время наработки на отказ, ч | 4000 |
| Средний срок службы, лет | 5 |
наносится на корпус преобразователя SNK-15 методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- преобразователь акустической эмиссии SNK-15 - 1 шт.;
- кабель соединительный SMA-BNC - 1 шт.;
- комплект эксплуатационной документации (Преобразователи акустической эмиссии SNK-15. СНК.433649.001 ПС. Паспорт; Преобразователи акустической эмиссии SNK-15. СНК.433649.001 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.
осуществляется по документу СНК.433649.001 МП «Инструкция. Преобразователи акустической эмиссии SNK-15. Методика поверки», утвержденному АО «НИЦПВ» 18.11.2016 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (Госреестр № 42622-09), диапазон измерений виброперемещения (10-9 ^ 10-4) м с пределами допускаемой погрешности измерений ±0,5 10-9 м,
9 3
диапазон измерений линейного перемещения 10 ^ 10 м с пределами допускаемой погрешности измерений ±3 10-9 м;
- осциллограф цифровой TDS-2014B (Госреестр № 32618).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов».
Преобразователи акустической эмиссии SNK-15. СНК.433649.001 ТУ.
| Зарегистрировано поверок | 54 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
