| Номер в госреестре | 68998-17 |
| Наименование СИ | Установки трубопоршневые поверочные |
| Обозначение типа СИ | ТПУ Сапфир-Вектор-150 |
| Изготовитель | ООО "ИПФ "Вектор", г.Тюмень |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2022 |
| МПИ (интервал между поверками) | 1 год - для передвижных; 2 года - для стационарных |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки трубопоршневые поверочные «ТПУ Сапфир-Вектор-150» предназначены для измерений, хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Принцип действия установок трубопоршневых поверочных «ТПУ Сапфир-Вектор-150» заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок трубопоршневых поверочных «ТПУ Сапфир-Вектор-150». Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода (счетчик, расходомер) или систему измерения, сигнал с которой подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки трубопоршневой поверочной «ТПУ Сапфир-Вектор-150».
Установки трубопоршневые поверочные «ТПУ Сапфир-Вектор-150» являются однонаправленными. Установки трубопоршневые поверочные «ТПУ Сапфир-Вектор-150» имеют стационарное и передвижное исполнение.
Установки трубопоршневые поверочные «ТПУ Сапфир-Вектор-150» состоят из следующих основных узлов: цилиндрического измерительного участка, свободно перемещающегося шарового поршня, детекторов прохода шарового поршня, шарового крана специальной конструкции, средств измерений температуры и давления утвержденного типа. Для измерения температуры применяются преобразователи температуры или термометры с диапазоном измерений от 0 до плюс 50 оС (или с большим диапазоном измерений) с пределами допускаемой абсолютной погрешности при измерении температуры ±0,2 оС. Для измерения давления применяются преобразователи давлений или манометры с диапазоном измерений до 10 МПа с пределами допускаемой приведенной погрешности при измерении давления ±0,5%.

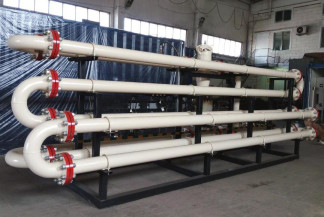

Общий вид установок трубопоршневых поверочных «ТПУ Сапфир-Вектор-150» приведен на рисунке 1.
Пломбировка установок трубопоршневых поверочных «ТПУ Сапфир-Вектор-150» осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через специальные отверстия детекторов прохода шарового поршня, их бобышек и гайки и установленные на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.
Рисунок 2 - Места пломбировки фланцевых соединений калиброванного участка установок трубопоршневых поверочных «ТПУ Сапфир-Вектор-150»
Рисунок 3 - Места пломбировки детекторов прохода шарового поршня установок трубопоршневых поверочных «ТПУ Сапфир-Вектор-150»
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Максимальный объемный расход жидкости, м3/ч | 150 |
| Минимальный объемный расход жидкости, м3/ч | 8 |
| Номинальный диаметр калиброванного участка | 150 |
| Вместимость калиброванного участка, м3 | от 0,6 до 0,8 |
| Пределы допускаемой относительной погрешности при | ±0,05 |
| измерении вместимости калиброванного участка, % | ±0,1 |
| Характеристика | Значение |
| Исполнение | стационарное, передвижное |
| Измеряемая среда | нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода |
| Давление измеряемой среды, МПа, не более | 6,3 |
| Температура измеряемой среды, оС | от +5 до +50 |
| Плотность измеряемой среды, кг/м3 | от 700 до 1100 |
| Вязкость кинематическая измеряемой среды, м /с | от 0,55• 10-6 до 15010-6 |
| Наличие свободного воздуха в измеряемой среде | не допускается |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +40 |
| - относительная влажность окружающего воздуха, % | от 30 до 90 |
| - атмосферное давление, кПа | от 84 до 107 |
| Габаритные размеры, мм, не более: - длина | 6883 |
| - ширина | 1730 |
| - высота | 2338 |
| Масса, кг, не более | 8500 |
| Параметры питания: напряжение переменного тока с частотой 50±1Гц, В | (220/380) +;50% |
| Потребляемая мощность, Вт, не более | 500 |
| Выходной сигнал | дискретный |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, закрепленную на поверхности расширителей установок трубопоршневых поверочных «ТПУ Сапфир-Вектор-150», фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка трубопоршневая поверочная | «ТПУ Сапфир-Вектор-150» | 1 шт. |
| Методика поверки | МП 0609-1-2017 | 1 экз. |
| Руководство по эксплуатации | 4318.026.35349845 РЭ | 1 экз. |
| Паспорт | 4318.026.35349845 ПС | 1 экз. |
| Комплект ЗИП (в соответствии с заказом) | - | 1 комп. |
осуществляется по документу МП 0609-1-2017 «Инструкция. ГСИ. Установки трубопоршневые поверочные «ТПУ Сапфир-Вектор-150». Методика поверки», утвержденному ФГУП «ВНИИР» 29.06.2017.
Основные средства поверки:
- вторичный эталон единицы массового расхода жидкости в соответствии с ГОСТ 8.142-2013 с диапазоном значений от 3 до 200 т/ч и пределами допускаемой относительной погрешности ±0,05%;
- установка трубопоршневая 1 разряда в соответствии с ГОСТ 8.510-2002 или ГОСТ 8.142-2013;
- компаратор с СКО случайной составляющей погрешности не более 0,02%. Допускается применение аналогичных средств поверки, обеспечивающие определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке установок трубопоршневых поверочных «ТПУ Сапфир-Вектор-150», а также на пломбы, установленные в соответствии с рисунками 2 и 3.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ТУ 4318-026-35349845-2017 Установки трубопоршневые «ТПУ Сапфир-Вектор-150». Технические условия
