| Номер в госреестре | 68964-17 |
| Наименование СИ | Регуляторы частоты вращения |
| Обозначение типа СИ | DYNALCO SPD-100 |
| Изготовитель | "Dynalco, division of Barksdale Inc., Crane Co. Company", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регуляторы частоты вращения DYNALCO SPD-100 предназначены для измерения частоты вращения вала паровых турбин, являющихся приводами компрессоров и генераторов.
Регулятор частоты вращения DYNALCO SPD-100 контролирует скорость турбины при помощи измерения скорости вращения вала турбины посредством своего входного вала, сравнивая затем полученное значение с внутренней уставкой.
Принцип работы заключается в том, что посредством своего вторичного вала регулятор воздействует на регулирующий клапан турбины, тем самым изменяется расход, что, в свою очередь, оказывает влияние на частоту вращения вала. Регуляторы напрямую соединены с ротором турбины или вспомогательным валом для контроля скорости вращения.

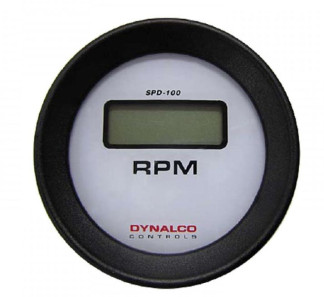

Внешний вид регулятора частоты вращения DYNALCO SPD-100 изображен на рисунке 1.
1
95
1
Таблица 1
| Диапазон измерения частоты вращения, об/мин | от 0 до 9999 |
| Пределы допускаемой относительной погрешности измерения частоты вращения, % | ±0,5 |
| Напряжение питания постоянного тока, В | от 12 до 24 |
| Температура окружающей среды, °С | от -40 до +90 |
| Габаритные размеры, не более: | |
| длина, мм | 96 |
| ширина, мм | 96 |
| высота, мм | 59 |
| Масса, кг | 0,45 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 2
Регуляторы частоты вращения DYNALCO SPD-100 (зав.№№ 2132-SI-876, 2132-SI-957, 2145-SI-876, 2145-SI-957)_
4 шт.
Паспорт
4 экз.
Методика поверки
1 экз.
осуществляется по документу DYNALCO SPD-100МП «Регуляторы частоты вращения DYNALCO SPD-100. Методика поверки», утвержденному АО «НИИФИ» 22.08.2017 года. Основные средства поверки:
- установка тахометрическая УТ-05-60, диапазон воспроизведения угловых скоростей от 10 до 60000 об/мин, относительная погрешность воспроизведения ±0,05 % (Госреестр № 6840-78);
- частотомер Ч3-63, диапазон измерения частоты от 0,1 Гц до 200 МГц, ПГ ±[10-8+1ДГ1;сч)], где 1;сч - время счета в секундах, (Госреестр №9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Техническая документация изготовителя.
