Датчики частоты вращения магнитные DYNALCO M-203, 68963-17

Датчики частоты вращения магнитные DYNALCO M-203 предназначены для измерения частоты вращения роторов турбин, применяемых в различных отраслях промышленности.
Карточка СИ
Номер в госреестре 68963-17
Наименование СИ Датчики частоты вращения магнитные
Обозначение типа СИ DYNALCO M-203
Изготовитель "Dynalco, division of Barksdale Inc., Crane Co. Company", США
Год регистрации 2017
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики частоты вращения магнитные DYNALCO M-203 предназначены для измерения частоты вращения роторов турбин, применяемых в различных отраслях промышленности.

Описание

Принцип действия датчика основан на использовании эффекта Холла. Встроенный полупроводниковый чувствительный элемент преобразует изменение магнитного поля, возникающего при прохождении метки или профиля зуба зубчатого колеса вблизи датчика. Интегрированная электроника преобразует метки в импульсы тока прямоугольной формы.

Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.

Изображение датчика частоты вращения магнитного приведено на рисунке 1.

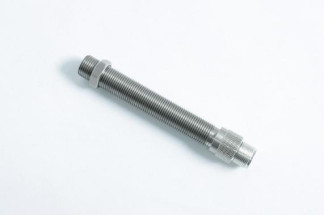

Рисунок 1 - Внешний вид датчика частоты вращения магнитного DYNALCO M-203 Габаритные размеры приведены на рисунке 2.

Рисунок 2 - Г абаритные размеры датчика частоты вращения магнитного DYNALCO M-203

Технические характеристики

Таблица 1

Диапазон измерения частоты вращения, об/мин

от 5 до 9500

Пределы допускаемой относительной погрешности измерения частоты вращения, %

±1

Напряжение постоянного тока на выходе, В

от 15 до 17

Электрическое сопротивление, Ом, не более

650

Диапазон рабочих температур, °С

от -54 до +107

Габаритные размеры, не более:

длина, мм

131

ширина, мм

20

высота, мм

20

Масса, кг, не более

0,45

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений

Таблица 2

Датчики частоты вращения магнитные DYNALCO М-203 (зав. №№ 2132-SE-876, 2132-SE-957, 2145-SE-876, 2145-SE-957)

4 шт.

Паспорт

4 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу DYNALCO М-203МП«Датчики частоты вращения магнитные DYNALCO М-203. Методика поверки», утвержденному АО «НИИФИ» 22.08.2017 года. Основные средства поверки:

-    установка тахометрическая УТ-05-60, диапазон воспроизведения угловых скоростей от 10 до 60000 об/мин, относительная погрешность воспроизведения ±0,05 % (Госреестр № 6840-78);

-    частотомер Ч3-63, диапазон измерения частоты от 0,1 Гц до 200 МГц, ПГ ±[10-8+1ДГ1:сч)], где 1:сч - время счета в секундах, (Госреестр №9084-83).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Техническая документация изготовителя.

68963-17
Номер в ГРСИ РФ:
68963-17
Производитель / заявитель:
"Dynalco, division of Barksdale Inc., Crane Co. Company", США
Год регистрации:
2017
