| Номер в госреестре | 68868-17 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | MTS Exceed |
| Изготовитель | "MTS Systems (China) Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры маятниковые MTS Exceed (далее - копры) предназначены для измерения энергии разрушения образцов при проведении механических испытаний материалов на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости.
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.
Копры делятся на две модели: Е22 и Е21. Копры модели Е22 конструктивно состоят из установки, маятника, тормоза, предохранительного механизма, держателя образцов, механизма удаления образцов, ограждения и системы управления. Основными элементами установки являются рама, вал маятника, держатель образцов. Рама представляет собой несущую двухстоечную конструкцию. На ней смонтирован вал с высокоточными подшипниками, а также фиксатор маятника, закрепленный винтами и пальцами. Тормозной механизм крепится к валу и раме болтами. Система привода расположена в задней части рамы. Для сопряжения двигателя с валом используется двухступенчатый редуктор с муфтой.
Копры модели Е21 состоят из установки, держателя образцов, маятника, тормоза, ограждения и системы управления Основными элементами установки являются массивное основание и стойка. Вал маятника представляет собой свободно закрепленный элемент с высокими прочностными характеристиками. Передний конец вала соединен с энкодером. Задний конец рычага соединен с исполнительным механизмом быстродействующего и эффективного дискового тормоза. Для упрощения проведения испытаний нижний конец тормоза расположен в левой нижней части установки
Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны.
Для установки требуемого значения потенциальной энергии предусмотрена возможность установки одного из маятников, входящих в комплект поставки.
Управление копром, задание параметров испытаний и обработка результатов осуществляется с помощью панели управления.
Копры выпускаются в трех модификациях, отличающихся друг от друга диапазоном измерения энергии, габаритными размерами и массой.

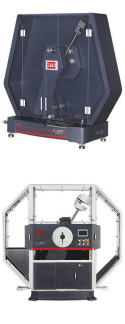

Общий вид копров показан на рисунке 1.
а) б)
Рисунок 1 - Общий вид копров:
а) Копры маятниковые MTS Exceed модели E21;
б) Копры маятниковые MTS Exceed модели E22
Пломбирование копров маятниковых MTS Exceed не предусмотрено.
Копры маятниковые MTS Exceed содержат встроенное программное обеспечение, которое выполняет следующие задачи:
- Автоматизирует процесс испытаний.
- Позволяет видеть данные испытания в реальном времени.
- Позволяет сохранять и извлекать результаты из архива.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значения | ||
| Идентиф икационное наименование ПО | E21.251 | E21.550 | Pendulum Impact Testing Machine |
| Номер версии ПО | V1.1 (не ниже) | V1.1 (не ниже) | E22.452_V2.0 (не ниже) |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Основные метрологические и технические характеристики копров маятниковых MTS Exceed модификации E21.251_
| Наименование характеристики | Значение характеристики | |||||||||
| E21.251 | ||||||||||
| Номинальное значение потенциальной энергии сменного маятника, Дж | 5 | 5,4 | 5,5 | 7,5 | 10,8 | 11 | 15 | 21,6 | 22 | 25 |
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||||||
| Диапазон измерений энергии, Дж | от 10% до 80% от номинального значения потенциальной энергии маятника | |||||||||
| Наименование характеристики | Значение характеристики | |||||||||
| E21.251 | ||||||||||
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,05 | ±0,054 | ±0,055 | ±0,075 | ±0,108 | ±0,11 | ±0,15 | ±0,216 | ±0,22 | ±0,25 |
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | |||||||||
| Скорость маятника в момент удара, м/с | от 2,9 до 3,8 | |||||||||
| Г абаритные размеры (длина х ширина х высота), не более, мм | 1225x520x1190 | |||||||||
| Масса, не более, кг | 250 | |||||||||
Таблица 3 - Основные метрологические и технические характеристики копров маятниковых MTS Exceed модификаций E21.550 и MTS Exceed E22.452_
| Наименование характеристики | Значение характеристики | ||||||||||
| E21.550 | E22.452 | ||||||||||
| Номинальное значение потенциальной энергии сменного маятника, Дж | 1 | 2 | 2,7 | 2,75 | 4 | 5 | 5,4 | 5,5 | 150 | 300 | 450 |
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||||||
| Диапазон измерений энергии, Дж | от 10% до 80% от номинального значения потенциальной энергии маятника | ||||||||||
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,01 | ±0,02 | ±0,027 | ±0,0275 | ±0,04 | ±0,05 | ±0,054 | ±0,055 | ±1,5 | ±3,0 | ±4,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 1 | 0,5 | |||||||||
| Скорость маятника в момент удара, м/с | от 2,9 до 3,46 | 5,24 | |||||||||
| Габаритные размеры (длина x ширина x высота), не более, мм | 1050x520x1030 | 2238x787x2145 | |||||||||
| Масса, не более, кг | 210 | 1200 | |||||||||
Таблица 4
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха, % | от 5 до 85 |
наносится типографским способом на титульный лист эксплуатационной документации.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество, шт |
| Копёр маятниковый в сборе | 1 |
| Программное обеспечение (комплект) | 1 |
| Персональный компьютер | по запросу |
| Руководство по эксплуатации | 1 |
| Методика поверки МП ТИнТ 198-2016 | 1 |
| Вспомогательные принадлежности | по запросу |
осуществляется по документу МП ТИнТ 198-2016 «Копры маятниковые MTS Exceed. Методика поверки», утверждённому ООО «ТестИнТех» 01.07.2016 г.
Основные средства поверки:
- Динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,45 %;
- Квадрант оптический КО-60, (рег. №26905-15);
- Секундомер электронный «Интеграл С-01» (рег №44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация MTS Systems (China) Co., Ltd., КНР
