| Номер в госреестре | 68835-17 |
| Наименование СИ | Датчики температуры термисторного типа |
| Обозначение типа СИ | ПТБ 10К |
| Изготовитель | ООО "МЦ КИТ", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры термисторного типа ПТБ 10К (далее - датчики) предназначены для измерений температуры в измерительных линиях установки поверочной СРПСГ, расположенной на территории базы производственного обслуживания «РН Пурнефтегаз» г. Губкинский в Пуровском районе Ямало-Ненецкого АО Тюменской области.
Принцип действия датчиков основан на обратной зависимости электрического сопротивления чувствительного элемента (далее - ЧЭ) в зависимости от температуры измеряемой среды.
Датчики состоят из термочувствительного резистора термисторного типа, помещенного в защитную арматуру из нержавеющей стали 12Х18Н10Т, с присоединенной клеммной головкой, к которой крепятся выводы, предназначенные для подключения к измерительному прибору.
Схема соединения внутренних проводников датчиков с чувствительным элементом двухпроводная.
Градуировочная характеристика датчиков представлена следующей зависимостью:
1/(t+273,15)-273,15= A + B-lnRx + C-(lnRx)3,
где: t - значение измеряемой температуры, °C;
RT - сопротивление датчика, Ом;
А, В, С - коэффициенты, значения которых приведены в таблице 1.
Таблица 1 - Значение постоянных A, B, C градуировочной характеристики датчиков.
| A | B | C |
| 1,13110-3 | 0,234 10-3 | 8,634 10-8 |

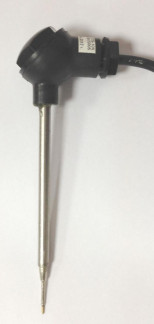

Фотография общего вида датчиков приведена на рисунке 1.
отсутствует.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +10 до +60 |
| Номинальное сопротивление при температуре +25 °С, кОм | 10 |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±0,1 |
| Показатель тепловой инерции (т90), с, не более | 1,0 |
| Рабочий ток, мА, не более | 0,1 |
| Длина погружаемой части, мм: - зав. №№: 00001, 00002, 00003 | 100 |
| - зав. № 00004 | 130 |
| - зав №№: 00005, 00006 | 160 |
| - зав. №№: 00007, 00008, 00009, 00010 | 230 |
| Наименование характеристики | Значение |
| Диаметр погружаемой части, мм | 8 |
| Масса, г, не более | 500 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, %, не более | от -40 до +85 95 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | ПТБ 10К | 10 шт. |
| Паспорт | МЦКТ.150400.003 ПС | 10 экз. |
| Методика поверки | МП 207.1-034-2017 | 1 экз. |
осуществляется по документу МП 207.1-034-2017 «Датчики температуры термисторного типа ПТБ 10К. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.06.2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ, мод. ПТСВ-2-2, ПТСВ-2К-2 (Регистрационный № 57690-14);
Измеритель температуры многоканальный прецизионный МИТ 8.10/8.15(М) (Регистрационный № 19736-11);
Мультиметр 3458A (Регистрационный № 25900-03);
Термостаты жидкостные прецизионные переливного типа серии ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4213-023-46526536-2016 Датчики температуры термисторного типа ПТБ 10К. Технические условия.
| Зарегистрировано поверок | 63 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
