| Номер в госреестре | 68791-17 |
| Наименование СИ | Термометр биметаллический |
| Обозначение типа СИ | NG 100 |
| Изготовитель | "BITHERMA Franz Wagner & Sohn GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометр биметаллический модели NG 100 (далее - термометр) предназначен для измерений температуры в резервуаре масла гидравлической системы в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Принцип действия термометра основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометр относится к показывающим стрелочным приборам погружного типа и состоит из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке - термобаллона. Корпус термометра изготовлен из оцинкованной стали, циферблат - из алюминия.
Монтаж термометра на объекте измерений осуществляется с использованием дополнительных защитных гильз, изготовленных из коррозионностойкой стали и предохраняющих термобаллон термометра от воздействия агрессивных сред.

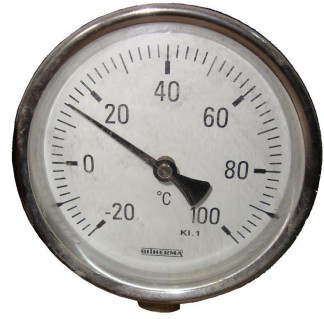

Фотография общего вида термометра представлена на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -10 до +90 |
| Диапазон показаний температуры, °С | от -20 до +100 |
| Класс точности | 1 |
| Пределы допускаемой приведенной погрешности (у), % (от диапазона показаний температуры) | ±1 |
| Габаритные размеры, мм: - диаметр корпуса - диаметр защитной гильзы термобаллона - длина монтажной части | 100 12 250 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от -20 до +80 95 |
| Средний срок службы, лет, не менее | 8 |
| Масса, кг | 0,45 |
| Примечание - Вариация показаний не превышает значения допускаемой приведенной погрешности |у| | |
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Термометр биметаллический модели NG 100 | 1 шт. |
| Защитная гильза | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 207.1-029-2017 | 1 экз. |
осуществляется по документу МП 207.1-029-2017 «Термометр биметаллический модели NG 100. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.05.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
