Системы измерений передачи данных ZTE vEPC, 68644-17

Назначение

Системы измерений передачи данных ZTE vEPC, далее СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

Принцип действия СИПД основан на формировании учетных файлов (log-файлов) каждого сеанса передачи/приема данных с последующим учетом трафика по каждому IP адресу в CDR файле.

СИПД является виртуальной (функциональной) системой измерений передачи данных комплекса оборудования с измерительными функциями шлюзового узла (vEPC).

Оборудование используется на сети связи в качестве узла поддержки пакетной передачи данных SGSN-GGSN, осуществляющего коммутацию пакетных данных в сетях GSM 900/1800, UMTS, LTE, включая маршрутизацию и управление пользовательскими сессиями, а также функции тарификации, версия ПО V5, производства ZTE Corporation, Китай.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

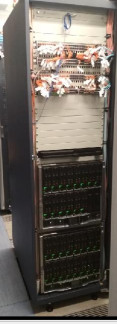

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).

На рисунке 2 изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет.

Общий вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии ПО V5, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

-    методика поверки на СИПД;

-    СИПД, в составе комплекса оборудования;

-    руководство по эксплуатации 5295-003-59117565-2017РЭ систем измерений передачи данных ZTE vEPC.

Поверка

осуществляется по документу 5295-003-59117565-2017МП «Системы измерений передачи данных ZTE vEPC. Методика поверки», утвержденному ООО «НТЦ СОТСБИ» 27 июля 2017 г. Основное средство поверки:

Формирователь - измеритель соединений универсальный СИГМА, регистрационный № 61022-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИПД с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015).

Техническая и эксплуатационная документация ZTE Corporation, Китай
