| Номер в госреестре | 68533-17 |
| Наименование СИ | Индикаторы рычажно-зубчатые с ценой деления 0,01 мм |
| Изготовитель | АО Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2017 |
| Срок свидетельства | 07.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (далее по тексту - индикаторы), предназначены для относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия индикатора состоит в преобразовании малых перемещений измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикатор состоит из корпуса со встроенным передаточным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой.
Индикаторы изготавливаются следующих типов:

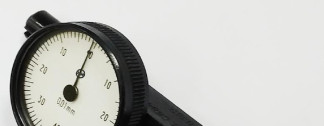

- ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении (рисунок 1);
- ИРТ - торцевые со шкалами, перпендикулярными к оси измерительного рычага в среднем положении и к плоскости его поворота (рисунок 2).
Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±90° от его среднего положения и неизменность установленного положения в процессе измерений, а также обеспечивает переключение направления хода измерительного рычага вручную.
(ки) - Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт индикаторов типографским методом. На циферблат индикатора, а также на крышку футляра: краской, методом лазерной маркировки или в виде наклейки.
Рисунок 2 - Общий вид индикаторов типа ИРТ
отсутствует.
Таблица 1 - Диапазон измерений, цена деления, измерительное усилие индикатора и усилие поворота измерительного рычага_
| Тип | Диапазон измерений, мм | Цена деления шкалы, мм | Измерительное усилие индикатора на всем диапазоне измерений, Н | Усилие поворота измерительного рычага, Н |
| ИРБ | От 0 до 0,8 | 0,01 | От 0,1 до 0,4 | От 2,5 до 7,0 |
| ИРТ | От 0 до 0,8 | 0,01 | От 0,1 до 0,4 | От 2,5 до 7,0 |
Таблица 2 - Наибольшая разность погрешностей измерений индикатора при любом его положении и положении рычага_
| Тип | Цена деления шкалы, мм | Наибольшая разность погрешностей* на любом участке шкалы, мм | Размах показаний** при 5 измерениях, мм, не более | |
| в пределах 0,1 мм | более 0,1 мм | |||
| ИРБ | 0,01 | 0,004 | 0,010 | 0,003 |
| ИРТ | 0,01 | 0,004 | 0,010 | |
Примечание: * - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.
** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.
| Тип | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| ИРБ | 95 | 45 | 40 | 0,1 |
| ИРТ | 90 | 45 | 40 | 0,1 |
Таблица 4 - Параметр шероховатости, условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Параметр шероховатости Ra измерительной поверхности рычага по ГОСТ 2789-73, мкм, не более | 0,08 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | От +5 до +35 80 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор | - | 1 шт. |
| Державка для крепления индикатора | - | 1 шт. |
| Втулка переходная | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт (в зависимости от типа индикатора) | ИРБ 01.000 ПС | 1 экз. |
| ИРТ 01.000 ПС | 1 экз. |
осуществляется по МИ 1928-88 ГСИ. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Методика поверки.
Основные средства поверки:
- прибор универсальный для измерений длины DMS 1000 с пределом допускаемой абсолютной погрешности ±(0,2+L/1000), мкм, где L в мм (Рег. № 36001-07);
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к индикаторам рычажнозубчатым с ценой деления 0,01 мм
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
ГОСТ 5584-75 Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия.
