| Номер в госреестре | 68368-17 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | Model ES2590 |
| Изготовитель | "Solar Turbines Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Датчики частоты вращения Model ES2590 (далее датчики) предназначены для измерения частоты вращения валов, зубчатых колес и шестерней.
Принцип действия датчиков основан на преобразовании изменений магнитного поля, возникающих при прохождении метки или профиля зуба зубчатого колеса вблизи датчика в импульсы тока прямоугольной формы. Количество генерируемых датчиком импульсов зависит от количества меток (количества зубцов зубчатого колеса). Выходным сигналом датчиков является последовательность прямоугольных импульсов, приведенная к единице времени.
Конструктивно датчики частоты вращения Model ES2590 представляют собой резервированные датчики, состоящие из двух независимых чувствительных элементов заключенных в едином неразборном цилиндрическом корпусе с внешней резьбой для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположены чувствительные элементы.

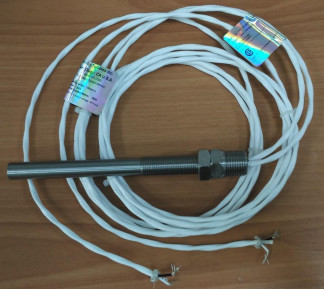

Общий вид датчиков частоты вращения Model ES2590 приведен на рисунке 1.
| Наименование характеристики | Значение |
| Диапазон измерения частоты вращения, Гц | от 1 до 4000 |
| Пределы допускаемой приведенной к диапазону измерения погрешности измерения частоты вращения в диапазоне рабочих температур, % | ±0,1 |
| Диапазон рабочих температур, °С | от -54 до +149 |
| Масса, г, не более | 420 |
| Габаритные размеры (диаметр х длина), мм, не более | 018x190 |
наносится на паспорт датчика типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Датчик частоты вращения Model ES2590 | 9 шт. |
| Паспорт | 9 экз. |
осуществляется по документу ГОСТ 8.285-2013 «Государственная система обеспечения единства измерений. Тахометры. Методика поверки».
Основные средства поверки: Стенд СП31 (Госреестр СИ № 61681-15), Частотомер электронно-счетный Ч3-38 (Госреестр СИ № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к датчикам частоты вращения Model ES2590
ГОСТ 21339-82 Тахометры. Общие технические условия
ГОСТ 8.285-2013 «Государственная система обеспечения единства измерений. Тахометры. Методика поверки»
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 31.10.2025 |
