| Номер в госреестре | 68360-17 |
| Наименование СИ | Преобразователи частоты вращения токовихревые |
| Обозначение типа СИ | BN-330106-05-30-05-02-05 |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи частоты вращения токовихревые В№330106-05-30-05-02-05 (далее -преобразователи) предназначены для измерения частоты вращения валов, газовых турбин, установленных на объекте - «Верхнечонскнефтегаз», Иркутская область.
Принцип действия преобразователей основан на возбуждении вихревых токов в объекте измерений. Встроенный во вторичный преобразователь высокочастотный генератор возбуждает катушку индуктивности первичного преобразователя, которая в свою очередь создает высокочастотное магнитное поле, проникающее в материал объекта измерений, вследствие чего в нём наводятся вихревые токи. При прохождении метки или профиля зуба зубчатого колеса, установленного на контролируемом вращающемся валу вблизи первичного преобразователя, возникает изменение его магнитного поля, а следовательно и изменение комплексного сопротивления катушки индуктивности первичного преобразователя, которое измеряется и преобразуется вторичным преобразователем в импульсы выходного напряжения. Количество и частота следования импульсов зависит от количества меток (количества зубцов зубчатого колеса) и частоты вращения контролируемого вала.
Конструктивно преобразователи частоты вращения токовихревые В№330106-05-30-05-02-05 состоят из первичного преобразователя модификации ВК-330106-05-30-05-02-05 (далее -первичный преобразователь), вторичного преобразователя модификации BN-330180-51-05 и соединительного кабеля.
Преобразователи изготовлены в трёх исполнениях, которые приведены в таблице 1.
Таблица 1 - Исполнения преобразователей частоты вращения токовихревых В№330106-05-30-05-02-05
| № исполнения | Состав исполнения | Зав № |
| 1 | Первичный преобразователь модификации В№330106-05-30-05-02-05 Вторичный преобразователь модификации BN-330180-51-05 | KE9043 КТ9043 |
| 2 | Первичный преобразователь модификации В№330106-05-30-05-02-05 Вторичный преобразователь модификации BN-330180-51-05 | KE9044 KT9044 |
| 3 | Первичный преобразователь модификации В№330106-05-30-05-02-05 Вторичный преобразователь модификации BN-330180-51-05 | KE9045 KT9045 |
Общий вид первичного преобразователя модификации В^330106-05-30-05-02-05 приведен на рисунке 1.
Общий вид вторичного преобразователя модификации BN-330180-51-05, приведен на рисунке 2.
Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.

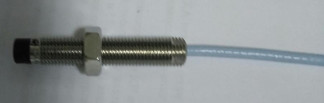

Рисунок 1 - Общий вид первичного преобразователя модификации BN-330106-05-30-05-02-05
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения частоты вращения, об/мин | от 5 до 8000 |
| Пределы допускаемой основной относительной погрешности измерения частоты вращения, % | ±0,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной относительной погрешности измерения частоты вращения в диапазоне рабочих температур, % | ±0,02 |
| Напряжение питания вторичного преобразователя (пост.), В | от 18 до 30 |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 |
| Условия эксплуатации: - диапазон рабочих температур для первичного преобразователя, °С - диапазон рабочих температур для вторичного преобразователя, °С | от -51 до +177 от -35 до +85 |
| Габаритные размеры: первичного преобразователя (диаметр х длина), мм, не более вторичного преобразователя (длина х ширина х высота), мм, не более | 10x250 81,3x61,2x63,5 |
| Масса первичного преобразователя с вторичным преобразователем, г, не более | 700 |
наносится на корпус вторичного преобразователя методом наклейки и на титульный лист паспорта методом печати.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Первичный преобразователь модификации BN-330106-05-30-05-02-05 | Зав. № KE9043, KE9044, KE9045 | 3 шт. |
| Вторичный преобразователь модификации BN-330180-51-05 | Зав. № KT9043, KT9044, KT9045 | 3 шт. |
| Соединительный кабель | 3 шт. | |
| Паспорт | 3 экз. | |
| Методика поверки | МП 204/3-13-2017 | 1 экз. |
осуществляется по документу МП 204/3-13-2017 «Преобразователи частоты вращения токовихревые ВК-330106-05-30-05-02-05, фирмы «Bently Nevada, Inc.», США. Методика поверки», утвержденному ФГУП «ВНИИМС» «31» марта 2017 г.
Основные средства поверки:
- Стенд СП31 (Госреестр СИ № 61681-15)
- Частотомер электронно-счетный ЧЗ-38 (Госреестр № 3433-73)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
отсутствуют.
Техническая документация фирмы «Bently Nevada, Inc.», США.
