| Номер в госреестре | 68320-17 |
| Наименование СИ | Шумомер, анализатор спектра |
| Обозначение типа СИ | Soundbook_MK1 |
| Изготовитель | "SINUS Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шумомер, анализатор спектра Soundbook_MK1 (далее - прибор) предназначен для измерений уровня звукового давления и спектрального анализа сигналов.
Принцип действия прибора основан на преобразовании первичным измерительным преобразователем (ПИП) звукового (вибрационного) сигнала в электрический с последующим измерением параметров электрического сигнала с помощью аналого-цифрового преобразователя и специализированного программного обеспечения (ПО). Результаты измерений и информация о режиме работы отображаются на дисплее ПЭВМ.
Прибор построен на базе ноутбука Panasonic СБ-19, корпус которого выполнен из магниевого сплава, и может применяться в полевых условиях. В качестве входных разъёмов могут использоваться BNC или LEMO.
ПО позволяет использовать прибор для октавного, третьоктавного и узкополосного анализа спектра в реальном масштабе времени, записи сигнала, измерения времени реверберации и пр. Прибор имеет возможность для хранения настроек пользователя и данных измерений на любых носителях, совместимых с ПЭВМ.
В качестве ПИП для прибора используются датчики с питанием постоянным током (ICP): конденсаторные предполяризованные микрофоны и пьезоэлектрические вибропреобразователи.
Прибор с программным обеспечением SAMURAI соответствует классу 1 по ГОСТ 17187-2010 и классу 0 по ГОСТ 8.714-2010.

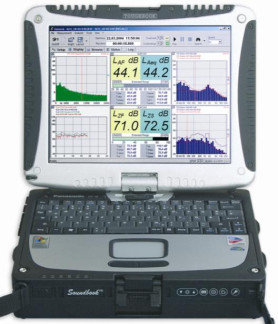

Общий вид прибора с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 1.
| Место нанесения знака | Место пломбировки | |
| утверждения типа |
Для управления работой прибора в процессе проведения измерений, формирования заданий на проведение измерений и отображения хода измерений в удобном для пользователя виде применяется специальное ПО.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SAMURAI |
| Номер версии (идентификационный номер) ПО | ver. 2.6 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений1 уровня звукового давления, дБ отн. 20 мкПа: частотная коррекция А частотная коррекция С частотная коррекция Z | от 24 до 135 от 25 до 135 от 33 до 135 |
| Рабочий диапазон частот в режиме шумомера2 | определяется диапазоном частот применяемого ПИП |
| Пределы допускаемой абсолютной погрешности измерений3 опорного уровня звукового давления 94 дБ отн. 20 мкПа на частоте 1000 Гц, дБ | ±0,7 |
| Частотные коррекции в режиме шумомера | A, C, Z |
| Временные характеристики в режиме шумомера | F, S, I |
| Класс точности по ГОСТ 17187-2010 | 1 |
| Собственные шумы (частотная коррекция А), дБ, не более | 3,0 |
| Рабочий диапазон частот в режиме октавного анализа, Гц | от 31,5 до 16000 |
| Рабочий диапазон частот в режиме третьоктавного анализа, Гц | от 20 до 20000 |
| Пределы относительного затухания октавных и третьоктавных фильтров | класс 0 по ГОСТ Р 8.714-2010 |
| Диапазон частот в режиме узкополосного анализа | от 1 до 40000 |
| 1 С микрофоном чувствительностью не менее 50 мВ/Па 2 Например, рабочий диапазон частот при использовании капсюля микрофонного MK221 и предусилителя MV203 составляет от 20 до 20000 Гц После калибровки акустическим калибратором с неопределённостью ±0,4 дБ | |
| Наименование характеристики | Значение характеристики |
| Количество каналов | 2 |
| Напряжение питания постоянного тока (от встроенной литий-йонной аккумуляторной батареи), В | 10,65 |
| Масса, г, не более | 3100 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 280x220x65 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха (при температуре 30 °С), % атмосферное давление, кПа | от -10 до +50 от 30 до 90 от 84 до 106 |
наносится на корпус прибора в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, штук |
| Шумомер, анализатор спектра | Soundbook MK1 | 1 |
| Программное обеспечение | SAMURAI | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | 340-0321-17 МП | 1 |
| Паспорт | - | 1 |
осуществляется по документу 340-0321-17 МП «Шумомер, анализатор спектра Soundbook_MK1. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.03.2017 г.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, регистрационный номер в Федеральном информационном фонде (рег. №) 45344-10;
- мультиметр цифровой 34401, рег. № 54848-13;
- калибратор акустический 4231, рег. № 15388-96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».
ГОСТ Р 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний».
ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
