| Номер в госреестре | 68180-17 |
| Наименование СИ | Датчики относительной влажности и температуры воздуха |
| Обозначение типа СИ | ЭКОНИКС ВТМ100 |
| Изготовитель | ООО НПП "Эконикс", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 01.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики относительной влажности и температуры воздуха ЭКОНИКС ВТМ100 (далее -датчики ВТМ100) предназначены для автоматических непрерывных измерений температуры и относительной влажности окружающего воздуха.
Принцип измерения влажности для датчика относительной влажности, входящего в состав датчиков ВТМ100, основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя его чувствительного элемента. Чувствительный элемент датчика относительной влажности работает как конденсатор, емкость которого изменяется пропорционально изменению количества абсорбированного водяного пара, т.е. относительной влажности окружающей среды.
Принцип измерения температуры для датчика температуры, входящего в состав датчиков ВТМ100, основан на зависимости сопротивления его платинового чувствительного элемента Pt100 от температуры окружающей среды.
Конструктивно датчики ВТМ100 состоят из несущего кронштейна с закрепленными на нем отдельными датчиками влажности и температуры и защитного корпуса шевронного типа с целью защиты датчиков от прямого воздействия атмосферных осадков и солнечного света. В каждом из датчиков в герметичном объеме расположена плата преобразования информации об относительной влажности или температуре в стандартный выходной сигнал в виде тока
4-20 мА.
Каждый датчик с помощью выходного двухпроводного кабеля соединен с герметичной клеммной коробкой, обеспечивающей подключение датчиков ВТМ100 к внешним устройствам (предусмотрена допустимая длина кабеля 500 метров).
Результаты измерений относительной влажности и температуры могут быть переданы на любое приёмное устройство, работающее с аналоговым типом сигнала, включая регистраторы данных, контролеры и шкафы управления, персональные компьютеры и внешние дисплеи, оснащенные аналого-цифровым преобразователем.
Датчики оснащены возможностью настенного крепления - с помощью двух винтов через сквозные отверстия в основании корпуса.
Датчик влажности, входящий в состав датчиков ВТМ100, дополнительно оснащен микронагревателем с целью предупреждения конденсации влаги на влагочувствительном элементе.
Датчики относительной влажности и температуры воздуха ВТМ100 пломбировке не подлежат. Общий вид датчиков представлен на рисунке 1.
отсутствует.

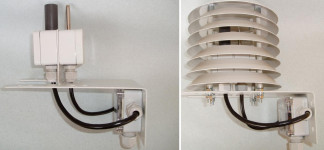

Рисунок 1 - Общий вид датчика относительной влажности и температуры воздуха ЭКОНИКС ВТМ100 без защитного шевронного корпуса (справа) и в защитном шевронном корпусе (слева)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±4 |
| Диапазон измерений температуры воздуха, °С | от - 50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 9 до 24 |
| Потребляемая мощность, В • А, не более | 1 |
| Диапазон выходного сигнала датчика температуры, мА | от 4 до 20 |
| Диапазон выходного сигнала датчика влажности, мА | от 4 до 20 |
| Г абаритные размеры, мм, не более - длина | 205 |
| - ширина | 160 |
| - высота | 265 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С | от - 50 до +50 |
| - относительная влажность воздуха, % | от 0 до 100 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Датчик относительной влажности и температуры воздуха ЭКОНИКС ВТМ100 | КДЦТ.416123.017 | 1 |
| Руководство по эксплуатации* | КДЦТ.416123.017 РЭ | 1 |
| Методика поверки* | МП 43-241-2017 | 1 |
| *Руководство по эксплуатации и Методика поверки могут поставляться в электронном виде | ||
осуществляется по документу МП 43-241-2017 «ГСИ. Датчики относительной влажности и температуры воздуха ЭКОНИКС ВТМ100. Методика поверки», утвержденному ФГУП «УНИИМ» «15» мая 2017 г.
Основные средства поверки:
- рабочий эталон единицы относительной влажности газов 2-го разряда в диапазоне значений относительной влажности от 0 % до 100 %;
- рабочий эталон единицы температуры 3-го разряда в диапазоне значений от минус 50 до плюс 50 °С;
- камера климатическая, диапазон воспроизводимых температур от минус 10 до плюс 80 °С и относительной влажности от 5 до 95%;
- камера морозильная с диапазоном воспроизводимых температур от минус 50 до плюс 10 °С.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»
