| Номер в госреестре | 68172-17 |
| Наименование СИ | Датчики влажности почвы высокой точности |
| Обозначение типа СИ | ML3 ThetaProbe |
| Изготовитель | "Delta-T Devices LTD.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 01.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики влажности почвы высокой точности ML3 ThetaProbe (далее - датчики) предназначены для измерения массовой доли воды в почве.
Принцип действия датчиков основан на емкостном методе измерения относительной диэлектрической проницаемости почвы. В основу работы датчиков положено свойство конденсатора изменять свою ёмкость при изменении диэлектрической проницаемости, т.е. при изменении состава диэлектрика - смеси почвы с водой.
Результаты измерений объемной влажности почвы в виде аналогового сигнала от 0 до 1 В могут быть переданы на приёмное устройство, работающее с данным типом сигнала, включая персональные компьютеры, регистраторы данных, шкафы управления, внешние дисплеи. Может быть настроен для передачи информации о температуре почвы.
Датчик погружного типа, выполнен в защитном корпусе из полимерного материала, в котором размещен первичный преобразователь с кабелем для подключения к приемному устройству.
Датчик устанавливается в почву под небольшим углом от вертикального положения, сохраняет показания при пониженных (от минус 10 °С до 10 °С) и повышенных (от 30 °С до 60 °С) температурах, сохраняет метрологические и технические характеристики при восстановлении до температуры эксплуатации после понижения температуры до минус 40 °С.
Датчик имеет градуировочные таблицы для нескольких типов почв (с различным содержанием органических компонентов), в лабораторных условиях может быть построена индивидуальная градуировочная характеристика. Датчик может быть отградуирован для индикации объемной доли воды в почве.
Датчик применяется с приемным устройством контроллером UnilogLight производства «SEBA Hydrometrie GmbH & Co.KG», Германия или любым другим, работающим с данным видом сигнала.

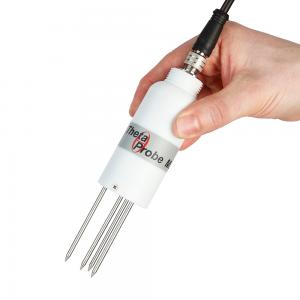

Общий вид датчика представлен на рисунке 1. Пломбировка не предусмотрена.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения массовой доли воды в почве, % | от 1 до 50 |
| Пределы допускаемой абсолютной погрешности измерения массовой доли воды в почве, % | ±1 |
| Время установления показаний, с, не более | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон выходных сигналов, мВ | от 0 до 1 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 5 до 14 |
| Потребляемая мощность, В • А, не более | 0,4 |
| Габаритные размеры, мм, не более - длина - диаметр | 170 40 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от +10 до +30 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Количество, шт. |
| Датчик влажности почвы высокой точности ML3 ThetaProbe | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 41-241-2017 | 1 |
осуществляется по документу МП 41-241-2017 «ГСИ. Датчики влажности почвы высокой точности ML3 ThetaProbe. Методика поверки», утвержденному ФГУП «УНИИМ» «19» апреля 2017 г.
Основные средства поверки:
Установка высокотемпературной воздушно-тепловой сушки, аттестованная в качестве рабочего эталона массовой доли влаги в твердых веществах и материалах 1-го разряда по ГОСТ 8.630 - 2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке
приведены в эксплуатационном документе.
ГОСТ 8.630 - 2013 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
Техническая документация фирмы «Delta-T Devices LTD», Великобритания.
