| Номер в госреестре | 68155-17 |
| Наименование СИ | Виброустановки электродинамические |
| Обозначение типа СИ | ВСВ-133 |
| Изготовитель | Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановки электродинамические ВСВ-133 (далее виброустановки) предназначены для воспроизведения механических колебаний синусоидальной формы при поверке и калибровке вибропреобразователей и виброизмерительных приборов различного типа.
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров этой вибрации при помощи опорного вибропреобразователя ускорения (акселерометра). Показания поверяемого или калибруемого преобразователя вибрации (виброизмерительного прибора) сравниваются с показаниями опорного вибропреобразователя.
Виброустановка состоит из вибровозбудителя модели ВСВ-133, усилителя мощности модели ВСВ-133УМ, акселерометра пьезоэлектрического модели 4371 (госреестр № 39667-08), усилителя согласующего модели ВСВ-133УЗ. Дополнительно установка может быть оснащена лазерным измерителем параметров вибрации модели ИВП-133И, индикатором параметров вибрации модели ИВП-133А и установочной станиной.
Виброустановка может использоваться в качестве рабочего эталона второго разряда в соответствии с ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц».
Виброустановка позволяет поверять (калибровать) датчики различных типов: зарядовые, с выходом по напряжению или току, пьезорезистивные, серво-датчики, емкостные, индуктивные.

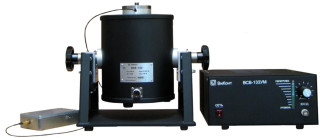

Общий вид виброустановки электродинамической ВСВ-133 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых частот, Гц | от 10 до 1000 |
| Базовые частоты, Гц | 45 80 |
| Максимальный диапазон воспроизводимых амплитуд виброускорений, м/с2 | от 0,5 до 70 |
| Максимальный диапазон воспроизводимых СКЗ виброскорости, мм/с | от 0,35 до 100 |
| Максимальный диапазон воспроизводимого размаха виброперемещений, мкм | от 2 до 1000 |
| Коэффициент гармоник виброускорения, %, не более: на базовых частотах в диапазоне воспроизводимых частот | 1 5 |
| Относительный коэффициент поперечного движения вибростола, %, не более: на базовых частотах в диапазоне воспроизводимых частот | 3 7 |
| Пределы допускаемой относительной погрешности виброустановки при измерении амплитуд виброускорений, СКЗ виброскоростей и размахов виброперемещений на базовых частотах 45 и 80 Гц, % | ±2,5 |
| Пределы допускаемой относительной погрешности виброустановки при измерении амплитуд виброускорений, СКЗ виброскоростей и размахов виброперемещений в диапазоне воспроизводимых частот, % | ±3 |
| Допускаемая нагрузка, г: в вертикальном положении в горизонтальном положении | 1000 2500 |
| Уровень собственных шумов в диапазоне воспроизводимых частот, выраженный в единицах виброускорения, м/с2, не более | 0,1 |
| Параметры электрического питания: - напряжение постоянного тока, В - частота питающей сети, Гц | 220±10 % 50±1 % |
| Габаритные размеры (ширинахдлинахвысота), мм: вибровозбудитель модели ВСВ-133 усилитель мощности модели ВСВ-133УМ усилитель согласующий модели ВСВ-133УЗ акселерометр пьезоэлектрический модели 4371 (диаметр x высота) | 305x164x271 213x240x100 138x65x30 015x20 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| вибровозбудитель модели ВСВ-133 | 20 |
| усилитель мощности модели ВСВ-133УМ | 5 |
| усилитель согласующий модели ВСВ-133УЗ | 0,9 |
| акселерометр пьезоэлектрический модели 4371 | 0,012 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 18 до 25 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 1000 |
наносится на руководство по эксплуатации методом наклейки. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброустановка электродинамическая в | ВСВ-133 | 1 шт. |
| составе: | ||
| -вибровозбудитель | ВСВ-133 | 1 шт. |
| - усилитель мощности | ВСВ-133УМ | 1 шт. |
| - усилитель согласующий | ВСВ-133УЗ | 1 шт. |
| - акселерометр пьезоэлектрический | 4371 | 1 шт. |
| - переходник для установки образцового и поверяемого (калибруемого) вибропреобразователя | 1 шт. | |
| Руководство по эксплуатации | 4277-034-98222904-16 РЭ | 1 экз. |
| Формуляр | 4277-034-98222904-16 ФО | 1 экз. |
| Техническая документация на | ||
| комплектующие приборы | 1 комплект |
осуществляется по документу МИ 1929-2007 «Г осударственная система обеспечения единства измерений. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
- поверочная виброустановка 1-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых виброустановок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или ставится в формуляр.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц ТУ 4277-034-98222904-16 Виброустановки электродинамические ВСВ-133. Технические условия
