| Номер в госреестре | 68138-17 |
| Наименование СИ | Анализаторы кислорода циркониевые |
| Обозначение типа СИ | AZ20, AZ25 |
| Изготовитель | "ABB Limited", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода циркониевые серии AZ20, AZ25 (далее - анализаторы) предназначены для измерения объемной доли кислорода в дымовых газах печей и котлов.
Принцип работы анализаторов основан на зависимости электродвижущей силы в циркониевой электрохимической ячейке от содержания кислорода в анализируемом газе.

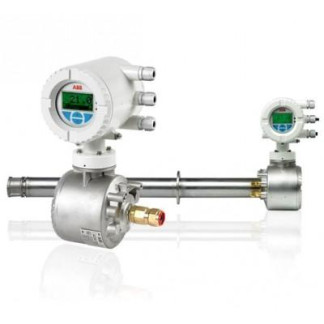

Анализаторы состоят из двух основных блоков: зонда с измерительной ячейкой и измерительного преобразователя. Измерительная ячейка вводится внутри зонда в рабочую среду. Выпускаются два вида соединений блоков: преобразователь жестко крепится на конце зонда, и преобразователь соединен с зондом кабелем длиной до 100 метров. Оба преобразователя находятся вне рабочей зоны.
Анализатор AZ20 предназначен для измерения объемной доли кислорода в дымовом газе с максимальной температурой +800°С. Анализатор AZ25 предназначен для измерения объемной доли кислорода в дымовом газе с максимальной температурой +1400°С.
На дисплей измерительного преобразователя выводится информация об измеренном значении объемной доли кислорода в %, сигнале ячейки в мВ, температуре ячейки или выходном сигнале нагревателя зонда. Измерительные преобразователи имеют 1 или 2 аналоговых выхода и два релейных выхода для связи с сигнализационными и ретрансляционными устройствами. Диапазон аналогового выходного сигнала (4 - 20) мА. Обмен данными осуществляется по протоколу HART.
В зонд встроены ограничители расхода газовых смесей, используемые для регулирования расхода эталонного воздуха и поверочных газов. Дополнительно может быть установлен второй релейный выход или два цифровых выхода (входа). По дополнительному заказу для анализаторов AZ20 и AZ25 в зонд может быть встроено устройство для проведения автоматической калибровки (встроенные электромагнитные клапаны, датчики давления). Пользователь может задавать график проведения калибровки.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AZ200/5000 |
| Номер версии (идентификационный номер ПО) | AZ200/P5/00.00.09 |
| Цифровой идентификатор ПО | 0x0410EB61 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16-CCITT |
Защита программного обеспечения реализована средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль).
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли кислорода, % | |
| - AZ20 | от 0,1 до 100 |
| - AZ25 | от 0,1 до 21 |
| Пределы допускаемой основной относительной погрешно | ± 3,5 |
| сти измерений объемной доли кислорода, % | |
| Пределы допускаемой дополнительной относительной по- | ±1,4 |
| грешности измерений от изменения от нормальной темпе | |
| ратуры окружающей среды на каждые 20оС, % | |
| Время установления показаний T09, с, не более | 10 |
| Потребляемая мощность, В А, не более | 110 |
| Габаритные размеры, мм, не более: | |
| - измерительного преобразователя: | |
| совмещенного | |
| - высота | 168 |
| - ширина | 407 |
| - глубина | 341 |
| удаленного | |
| - высота | 168 |
| - ширина | 329 |
| - глубина | 341 |
| - зонда: | |
| длина от фланца до ячейки | |
| -AZ20 | 4000 |
| -AZ25 | 1250 |
| Диаметр | |
| -AZ20 | 62 |
| -AZ25 | 27,5 |
| Наименование характеристики | Значение |
| Масса, кг, не более: - преобразователя: совмещенного с зондом | 20 |
| удаленного | 10 |
| - зонда удаленного | 25 |
| Условия эксплуатации: 0/^ - температура окружающей среды, С, преобразователя | от -20 до +55 |
| зонда | от -20 до +70 |
| - относительная влажность, % | до 95 без конденсации |
| - напряжение переменного тока, В | 100±10, 220±22 |
| - частота тока, Гц | 50/60 |
| - температура рабочей среды, 0С - AZ20 | от -20 до +800 |
| - AZ25 | от +600 до +1400 |
| - давление рабочей среды, кПа | до 35 |
наносится на переднюю панель блока измерительного способом наклейки и на титульные листы руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество |
| Анализатор кислорода циркониевые AZ20, AZ25, совмещенный с зондом или без зонда | 1 шт. |
| Зонд для дистанционного и интегрального соединения с преобразователем | 1 шт. |
| Кабель для дистанционного соединения зонда и преобразователя | 1 шт. |
| Устройство для подачи эталонного воздуха AZ200770, AZ200772 | по заказу |
| Регулятор давления AZ200731, AZ200732 | по заказу |
| Модуль для автоматической калибровки | по заказу |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 205-02-2017 |
осуществляется по документу МП 205-02-2017 «Анализаторы кислорода циркониевые серии AZ20, AZ25. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 марта 2017 г. и входящему в комплект поставки.
Основные средства поверки:
- стандартные образцы - газовые смеси состава кислород в азоте ГСО № 10534-2014. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство поверки
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
