| Номер в госреестре | 68085-17 |
| Наименование СИ | Приборы для измерения частоты вращения |
| Обозначение типа СИ | Overspeed Monitor |
| Изготовитель | "Solar Turbines International Company", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения частоты вращения Overspeed Monitor (далее - приборы) предназначены для измерений частоты вращения валов агрегатов роторного типа.
Принцип работы приборов основан на осуществлении непрерывного приема и преобразовании аналоговой информации, поступающей от первичных преобразователей и сравнении измеренных значений с пороговыми значениями (уставками), в унифицированный токовый сигнал от 4 до 20 мА.
Прибор собран в едином корпусе с одним входным каналом для подключения датчика частоты вращения и одним выходным унифицированным токовым выходом.

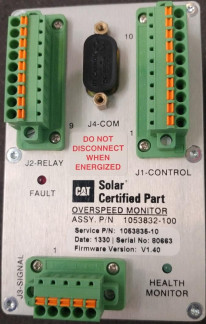

Общий вид и схема опломбирования приборов для измерения частоты вращения Overspeed Monitor приведены на рисунке 1.
отсутствует.
| Наименование характеристики | Значение характеристики |
| Диапазон измерения частоты вращения, Гц | от 153 до 17250 |
| Пределы допускаемой относительной погрешности измерения частоты вращения, % от 153 до 200 Гц | ±1 |
| св. 200 до 17250 Гц | ±0,5 |
| Коэффициент преобразования, мА/Гц | 0,00093 |
| Диапазон выходного тока, мА | от 4 до 20 |
| Диапазон входного напряжения, мВ | от 0 до 500 |
| Условия эксплуатации: диапазон рабочих температур, °С | от -25 до +85 |
| Габаритные размеры (длина хширина х высота), мм, не более | 109x68x60 |
| Масса, г, не более | 700 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Прибор для измерения частоты вращения Overspeed Monitor | 5 шт. |
| Паспорт | 5 экз. |
осуществляется по документу МП 204/3-01-2017 «Приборы для измерения частоты вращения Overspeed Monitor. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 января 2017 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10), мультиметр цифровой Agilent 34411 А (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 20.04.2024 |
