| Номер в госреестре | 67924-17 |
| Наименование СИ | Датчики виброскорости |
| Обозначение типа СИ | VO622A01 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики виброскорости VO622A01 (далее датчики) предназначены для измерения виброскорости.
Датчики виброскорости VO622A01 представляют собой пьезоэлектрический вибропреобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на вибропреобразователь. Датчик снабжен встроенным усилителем заряда и интегратором (однократное интегрирование), т.е. выходное напряжение датчика пропорционально виброскорости.
Датчики виброскорости VO622A01 выпускаются в нескольких исполнениях, которые различаются монтажной шпилькой (с метрической резьбой или с дюймовой резьбой) и наличием или отсутствием взрывозащиты. Исполнение взрывозащищенное имеет префикс "ЕХ" перед обозначением типа датчика (BXVO622A01). Исполнение со шпилькой с дюймовой резьбой UNF 'Л-28 является стандартным и не имеет специального обозначения. Исполнение со шпилькой с метрической резьбой М6 имеет префикс "М" перед обозначением типа датчика (VOM622A01).

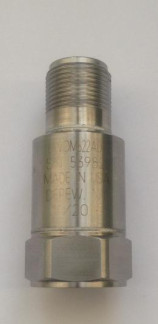

Общий вид датчика виброскорости VO622A01 приведен на рисунке 1.
отсутствует.
Таблица 1
| Наименование характеристики | Значения |
| Диапазон измерений виброскорости, мм/с | от 0,06 до 400 |
| Диапазон рабочих частот, Гц | от 3 до 9000 |
| Номинальный коэффициент преобразования на базовой частоте 100 Гц, (мВ/мс-1) | 3937 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % | ±10 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Нелинейность амплитудной характеристики, %, не более | ±1 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц | от 4 до 4500 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Г ц | от 3 до 9000 |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±15 |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Нормальная область значений температуры, °С | 20±5 |
| Условия эксплуатации: диапазон рабочих температур, °С | от -54 до +121 |
| Масса, г, не более | 94 |
| Габаритные размеры (шестигранникхвысота), мм, не более | 22x52,3 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Кол-во |
| Датчик виброскорости V0622A01 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012, мультиметр цифровой Agilent 34411А (Государственный реестр СИ № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорте.
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2104 Гц». Техническая документация фирмы «PCB Piezotronics, Inc.», США.
