| Номер в госреестре | 67913-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом |
| Обозначение типа СИ | 90.3520/40 |
| Изготовитель | "JUMO-Reguation", Франция |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом 90.3520/40 (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной оболочки ТС на объекте «Верхнечонскнефтегаз», Иркутская область.
Принцип действия термопреобразователя основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды с дальнейшим преобразованием в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.
Термопреобразователь имеет разборную конструкцию и состоит из первичного преобразователя температуры (сенсора), соединенного с преобразователем измерительным (ИП) dTRANS Т01 исполнения 707016 (регистрационный № 24931-08).
Первичный преобразователь температуры представляет собой измерительную вставку с одним или двумя ЧЭ, помещенных в защитный чехол из нержавеющей стали 316L. ЧЭ преобразователя имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей c чувствительным элементом: 3-х проводная.

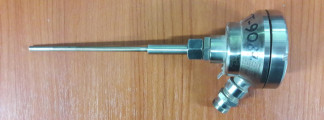

Фотография общего вида термопреобразователя сопротивления платинового с унифицированным выходным сигналом 90.3520/40 представлена на рисунке 1.
I ■
Пломбировка термопреобразователя сопротивления платинового с унифицированным выходным сигналом не предусмотренна.
отсутствует.
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +120 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) ЧЭ ТС по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | A |
| Пределы допускаемой основной абсолютной погрешности, °С | +(0,35+0,002-|ф, где |t| - абсолютное значение измеренной температуры, °С, без учета знака |
| Количество ЧЭ: - зав. №№ ТЕ-9072/ТТ-9072, ТЕ-9073/ТТ-9073, ТЕ-9087/ТТ-9087 - зав. №№ ТЕ-9062А/В/ТТ-9062, ТЕ-9064А/В/ТТ-9064 | 1 2* |
| Пределы допускаемой дополнительной приведенной погрешности ИП, вызванной отклонением температуры от нормальных условий (от +21 до +23) °С на 10 °С, % (от диапазона измерений) | ±0,05 |
| Выходной сигнал, мА | от 4 до 20 |
| Диаметр монтажной части ТС, мм | 6,4 |
| Длина монтажной части ТС, мм, не более | 140 |
| Общая длина ТС, мм, не более | 200 |
| Напряжение питания постоянный ток, В | от 10 до 30 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 80 (без конденсации) |
| Нормальные условия: - температура окружающей среды, °С | от +21 до +23 |
| Средний срок службы, лет, не менее | 10 |
| *Примечание - ИП подключен к одному ЧЭ. | |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь | 90.3520/40 | 5 шт. |
| Паспорт | - | 5 экз. |
| Методика поверки | МП 207.1-011-2017 | 1 экз. |
осуществляется по документу МП 207.1-011-2017 «Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом 90.3520/40. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.02.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Измеритель температуры многоканальный прецизионный МИТ 8.15 (Регистрационный № 19736-11).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым с унифицированным выходным сигналом 90.3520/40
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
